| Ονομασία μάρκας: | ROYAL TECHNOLOGY |
| Αριθμός μοντέλου: | RT-R2R |
| MOQ: | 1 |
| τιμή: | διαπραγματεύσιμα |
| Όροι πληρωμής: | Λ/Κ,Τ/Τ |
| Ικανότητα εφοδιασμού: | 4 sets/month |
Ένα σύστημα ψεκασμού κενού κυλίνδρου σε κυλίνδρο είναι ένας τύπος εξοπλισμού κατασκευής που χρησιμοποιείται για την κατάθεση λεπτών ταινιών σε ένα ευέλικτο υπόστρωμα που τροφοδοτείται συνεχώς από έναν κύκλο σε έναν άλλο.Αυτό το σύστημα χρησιμοποιείται συνήθως σε βιομηχανίες όπως η ηλεκτρονική., οπτική και συσκευασία για εφαρμογές όπως επικάλυψη, ηλιακά κύτταρα και ευέλικτα ηλεκτρονικά.
Σε αυτό το σύστημα, χρησιμοποιείται ένας θάλαμος κενού για την κατάθεση λεπτών ταινιών σε ένα κινούμενο ιστό υλικού.Η ψεκαστική είναι μια διαδικασία κατά την οποία τα άτομα ή τα μόρια εκτοξεύονται από ένα στερεό υλικό στόχου λόγω βομβαρδισμού του στόχου από ενεργητικά σωματίδιαΑυτά τα εκτοξευμένα άτομα ή μόρια σχηματίζουν ένα λεπτό φιλμ στο υπόστρωμα.
Το σύστημα ψεκασμού κενού κυλίνδρων κυλίνδρων περιλαμβάνει συνήθως συστατικά όπως:
Δωμάτιο κενού: Εδώ πραγματοποιείται η διαδικασία ψεκασμού υπό ελεγχόμενες συνθήκες κενού.
Σύστημα χειρισμού υποστρώματος: Αυτό το σύστημα ελέγχει την κίνηση του ευέλικτου υποστρώματος μέσω της διαδικασίας ψεκασμού.
Καθοδικές ψεκαστικές με μεταλλικούς στόχους: Αυτά είναι τα υλικά από τα οποία τα άτομα ή τα μόρια ψεκαστούν για να σχηματίσουν το λεπτό φιλμ στο υπόστρωμα.
Ηλεκτρικές πηγές: παρέχουν την απαραίτητη ισχύ για τη διαδικασία ψεκασμού.
Σύστημα τροφοδοσίας αερίου: Το σύστημα αυτό τροφοδοτεί τα απαιτούμενα αέρια για τη διαδικασία ψεκασμού.
Σύστημα ελέγχου: Αυτό ελέγχει τις παραμέτρους της διαδικασίας, όπως ο ρυθμός εναπόθεσης, το πάχος του φιλμ και η ομοιομορφία.
Το Roll-to-Roll Web Vacuum Sputtering System προσφέρει πλεονεκτήματα όπως υψηλή απόδοση, κλιμακωτότητα και ικανότητα επικάλυψης μεγάλων περιοχών με λεπτές ταινίες.Είναι κατάλληλο για μαζική παραγωγή υλικών λεπτών ταινιών σε εύκαμπτα υποστρώματα.
Σε ένα σύστημα ψεκασμού κενού κυλίνδρων με κυλίνδρους, μπορούν να χρησιμοποιηθούν διάφοροι τύποι στόχων ψεκασμού ανάλογα με τις επιθυμητές ιδιότητες και τις εφαρμογές των λεπτών ταινιών που αποθηκεύονται.Μερικοί κοινές μορφές στόχων ψεκασμού περιλαμβάνουν::
Μεταλλικοί στόχοι: Είναι κατασκευασμένοι από καθαρά μέταλλα ή κράματα μετάλλων και χρησιμοποιούνται συνήθως για την κατάθεση λεπτών ταινιών μετάλλου.και στόχοι από ανοξείδωτο χάλυβα.
Στόχοι οξειδίου: Αυτοί οι στόχοι αποτελούνται από οξείδια μετάλλων και χρησιμοποιούνται για την κατάθεση λεπτών ταινιών οξειδίου.
Στόχοι νιτρικού: Αυτοί οι στόχοι χρησιμοποιούνται για την κατάθεση λεπτών ταινιών νιτρικού.
Στόχοι πυριτιδίων: Αυτοί οι στόχοι αποτελούνται από μεταλλικά πυριτίδια και χρησιμοποιούνται για την κατάθεση λεπτών ταινιών πυριτιδίων.
Στόχοι θειούχου: Αυτοί οι στόχοι χρησιμοποιούνται για την κατάθεση λεπτών ταινιών θειούχου.
Συνθετικοί στόχοι: Οι στόχοι αυτοί αποτελούνται από πολλαπλά υλικά και χρησιμοποιούνται για την κατάθεση λεπτών ταινιών με συγκεκριμένες ιδιότητες.ένας στόχος μπορεί να είναι συνδυασμός μεταλλικών και κεραμικών υλικών για μοναδικές συνθέσεις ταινιών.
Στόχοι κράματος: Αυτοί οι στόχοι είναι κατασκευασμένοι από σύνθετα κράματος και χρησιμοποιούνται για την κατάθεση λεπτών ταινιών κράματος με συγκεκριμένες ιδιότητες.στόχοι για κράματα κοβαλτού και χρωμίου (CoCr).
Η επιλογή του στόχου ψεκασμού εξαρτάται από παράγοντες όπως η επιθυμητή σύνθεση του φιλμ, το πάχος, η δομή και οι ιδιότητες.Χρησιμοποιώντας διαφορετικούς τύπους στόχων ψεκασμού στο σύστημα ψεκασμού κενού Roll-to-Roll Web, ένα ευρύ φάσμα υλικών λεπτών ταινιών μπορεί να αποθηκευτεί για διάφορες εφαρμογές σε βιομηχανίες όπως ηλεκτρονικά, οπτικά, ενέργεια και άλλα.
Εφαρμογές:
ηλεκτρονικό χαρτί, ευέλικτα κυκλώματα, φωτοβολταϊκά, ιατρικές ταινίες, RFID (identification radio frequency) και Low-E film, ITO thin film coatings
Οι διαδικασίες αποθέσεως με σποτρίνιο σε ιστό (R2R) προσφέρουν μια ευπροσάρμοστη και κλιμακώσιμη μέθοδο για τη συνεχή αποθέτηση λεπτών ταινιών σε ευέλικτα υπόστρωμα.
Η τεχνολογία αυτή έχει ευρύ φάσμα εφαρμογών σε διάφορες βιομηχανίες λόγω της ικανότητάς της να επικαλύπτει μεγάλες περιοχές με υψηλές ταχύτητες με λεπτές ταινίες διαφορετικών υλικών.
Ορισμένες κοινές εφαρμογές της αποθέσεως R2R web sputtering περιλαμβάνουν:
Ευέλικτα Ηλεκτρονικά: Το R2R web sputtering χρησιμοποιείται ευρέως στην παραγωγή ευέλικτων ηλεκτρονικών συσκευών όπως ευέλικτες οθόνες, ετικέτες RFID, έξυπνες κάρτες και φορητά ηλεκτρονικά.Επιτρέπει την εναπόθεση τρανζίστορ λεπτής ταινίας, αγωγικά ηλεκτρόδια και στρώματα φραγμού σε εύκαμπτα υποστρώματα.
Ηλιακά κύτταρα: Τα ηλιακά κύτταρα λεπτής ταινίας επωφελούνται από το R2R web sputtering για την κατάθεση των στρωμάτων ημιαγωγών ή απορροφητών, όπως το αμορφό πυρίτιο, το τελουρίδιο του καδμίου και
Η τεχνολογία αυτή επιτρέπει την οικονομικά αποδοτική και υψηλής απόδοσης κατασκευή φωτοβολταϊκών συσκευών λεπτής ταινίας.
Φύλλα φραγμού: Το R2R web sputtering χρησιμοποιείται για την κατάθεση φραγμών με εξαιρετικές ιδιότητες φραγμού αερίων σε εύκαμπτα υπόστρωμα για την προστασία ευαίσθητων υλικών από υγρασία, οξυγόνο,και άλλους περιβαλλοντικούς παράγοντεςΟι ταινίες αυτές βρίσκουν εφαρμογές σε συσκευασίες, ηλεκτρονικά και οθόνες.
Διακοσμητικές επιχρίσεις: Η κατάθεση R2R χρησιμοποιείται στην παραγωγή διακοσμητικών επιχρίσεων σε ευέλικτα υπόστρωμα για εφαρμογές σε αυτοκινητοβιομηχανίες, καταναλωτικά ηλεκτρονικά προϊόντα,και γυαλί αρχιτεκτονικήςΥλικά όπως μεταλλικά στρώματα, επικαλύψεις οξειδίων και πολυστρωτικές επικαλύψεις παρεμβολής μπορούν να εφαρμοστούν χρησιμοποιώντας αυτή την τεχνική.
Ευέλικτοι αισθητήρες: Το R2R web sputtering επιτρέπει την εναπόθεση συστατικών αισθητήρων λεπτού φιλμ σε ευέλικτα υπόστρωμα για εφαρμογές σε φορητούς αισθητήρες, συσκευές υγειονομικής περίθαλψης και εφαρμογές IoT.Αισθητήρες όπως οι αισθητήρες θερμοκρασίας, αισθητήρες υγρασίας και αισθητήρες αερίων μπορούν να κατασκευαστούν χρησιμοποιώντας αυτή την τεχνολογία.
Οπτικές ταινίες: Η ψεκαστική R2R χρησιμοποιείται για την εναπόθεση οπτικών επικάλυψεων σε εύκαμπτα υπόστρωμα για εφαρμογές σε αντιαντανάκλαση, αντανάκλαση, οπτικά φίλτρα,και φίλτρα χρώματος που χρησιμοποιούνται σε οθόνες, φακούς και οπτικές συσκευές.
Ενσωμάτωση Τυπωμένων Ηλεκτρονικών Συσκευών: Το R2R web sputtering μπορεί να ενσωματωθεί με τις διαδικασίες τυπωμένων ηλεκτρονικών συστημάτων για τη δημιουργία υβριδικών συσκευών με τυπωμένα και σφουγγαρισμένα εξαρτήματα.
Η ενσωμάτωση αυτή επιτρέπει την παραγωγή οικονομικά αποδοτικών και λειτουργικών ηλεκτρονικών συσκευών σε ευέλικτα υποστρώματα.
Συνολικά, η ευελιξία και η επεκτασιμότητα της τεχνολογίας αποθέματος R2R web sputtering την καθιστούν κατάλληλη για ένα ευρύ φάσμα εφαρμογών σε βιομηχανίες όπως ηλεκτρονικά, ενέργεια, συσκευασία, οπτική,και αισθητήρες, όπου απαιτούνται λεπτές ταινίες σε εύκαμπτα υποστρώματα.

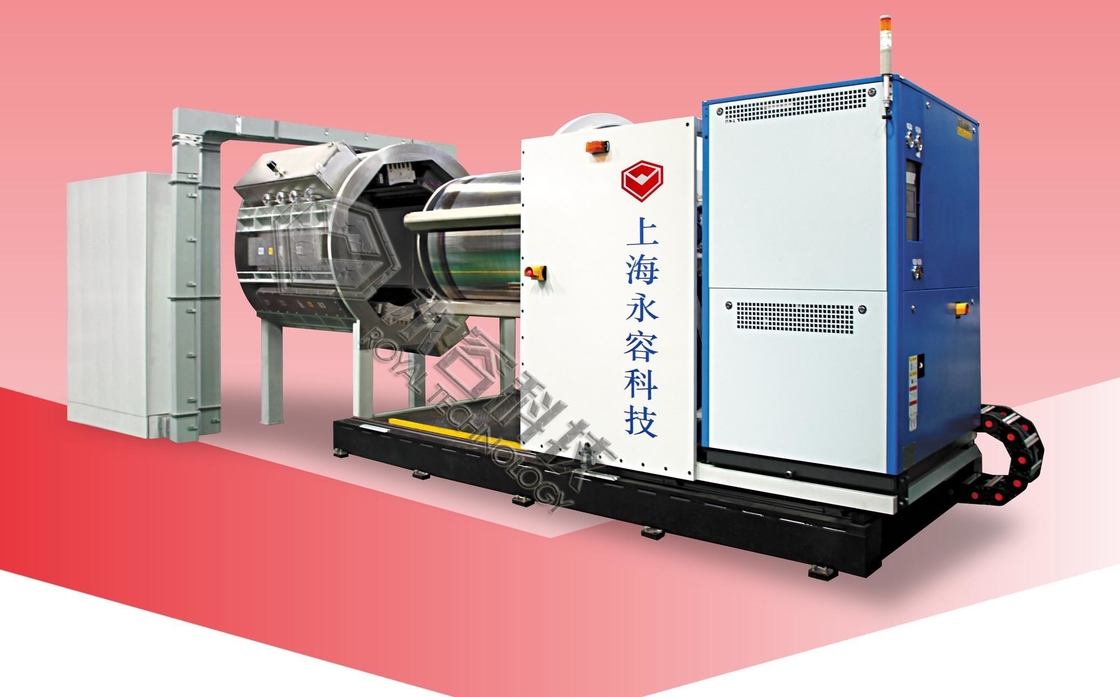

Διαμόρφωση μηχανής R2R
| Το MultiWeb Coater παρέχει τα ακόλουθα βασικά χαρακτηριστικά: | ||||||||
| Α. Ένας θάλαμος χωρισμένος σε ζώνες πολλαπλής πίεσης για να φιλοξενεί διάφορες πηγές αποθέσεων. | ||||||||
| Β. Δυναμίες ταυτόχρονης εναπόθεσης πολλαπλών πηγών σε ένα πεδίο διαχωρισμού, για πολυεπίπεδη επικάλυψη. | ||||||||
| Γ. Η αναστρέψιμη κατεύθυνση περιστροφής του ιστού επιτρέπει την εναπόθεση απεριόριστων στρωμάτων χωρίς διάσπαση του κενού. | ||||||||
| Δ. Μηχανισμοί επεξεργασίας ιστού ακριβείας με οδηγό άκρων για να επιτρέπουν πολλαπλές περάσεις χωρίς απώλεια ευθυγράμμισης (προαιρετικά). | ||||||||
| E. AC Invert σύστημα κίνησης ιστού για ακριβή έλεγχο πολλαπλών ταχυτήτων ιστού. | ||||||||
| F. Συστήματα παρακολούθησης πάχους οπτικής και/ή αντίστασης σε γραμμή, για τον ακριβή έλεγχο του πάχους και της ομοιομορφίας της εναπόθεσης (προαιρετικό). | ||||||||
| Ο θάλαμος G είναι κατασκευασμένος από SUS304L ανοξείδωτο με χαμηλά εξαεριστικά στοιχεία για την εξασφάλιση βαθύτερου κενού. | ||||||||
| Η. Αντλία κενού με συνδυασμό τουρβομοριακής αντλίας και κρυογονικής χαμηλής θερμοκρασίας, για την παροχή καθαρού κενού χωρίς υγρασία ή μόλυνση από λάδι. | ||||||||
| ΦΙΛΜΑΤΙΚΟΣ Αποθέματος | ||||||||
| 1Υλικό υποστρώματος: PET, PEN, PES, PI, PC, PA, TAC... | ||||||||
| 2Δάχος υποστρώματος: 15~300μm | ||||||||
| 3. Μέθοδοι αποθέσεως: Αντιδραστικό ρεύμα για το SiO2 ((διαλεκτρικό) · Πυκνωμένο συνεχές ρεύμα για το ITO (μεταλλικό και αγωγό) | ||||||||
| 4Οξείδιο αγωγός TCO: ITO, AZO, IZO... | ||||||||
| 5Μεταλλικός αγωγός: | ||||||||
| 6Οπτική ταινία: Ta2O5, Nb2O5, SiO2, TiO2... | ||||||||
| 7Ημιαγωγός: ZnO, InGaZnO... | ||||||||
| 8- Απομονωτικό: SiO2, SiNx, AlOx, AlNx... | ||||||||
| 9Ομοιομορφία: ± 5% σε όλο το ιστό | ||||||||
| Γενικές προδιαγραφές | ||||||||
| Σώμα θαλάμου κενού: ζώνες πολλαπλής πίεσης με ένα θάλαμο | ||||||||
| Μετακινούμενες άμαξες: Web Carriage | ||||||||
| Ζώνη απορρόφησης: 2 X Ζώνη ψεκασμού (προαιρετική: 3 Ζώνη ψεκασμού) | ||||||||
| Πηγή ψεκασμού: 2 X Πηγή διπλής κάθοδος ψεκασμού (προαιρετικό: 3 πηγές διπλής κάθοδος ψεκασμού) | ||||||||
| Προεπεξεργαστής υποστρώματος: Γραμμική πηγή ιόντων | ||||||||
| Διάμετρος ιστού: 1300 mm | ||||||||
| Διάμετρος περιστροφής: Φ600mm Max | ||||||||
| Κατεύθυνση περιστροφής: αμφίδρομη | ||||||||
| πάχος υποστρώματος: 15~300μm | ||||||||
| Ταχύτητα γραμμής Web:0.5~10M/min | ||||||||
| Τετάρτη: 5.0PLI Max 0.5PLI Min | ||||||||
| Αξιοθέτηση της επιφάνειας της επιφάνειας: ±3 mm (μία διέλευση) | ||||||||
| Υψηλή αντλία κενού: αντλία τύπου τουρμπο | ||||||||
| Αντλία ακατέργασης: συνδυασμός ξηρής αντλίας και ανεμιστήρα | ||||||||
| Αντλία υγρασίας: Πολυψυχής κρυογενής | ||||||||
| Ελέγχος πάχους αποθέματος: Παρακολούθηση (προαιρετική) | ||||||||
| α: Οπτική μετάδοση, β: Αντίσταση ρεύματος Eddy | ||||||||
| Λειτουργία συστήματος: Λειτουργία υπολογιστικού συστήματος με βάση PLC | ||||||||

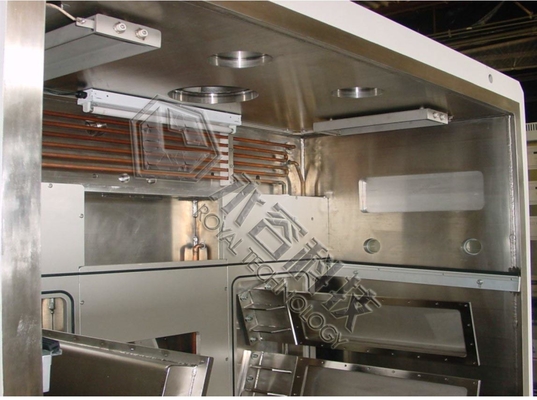

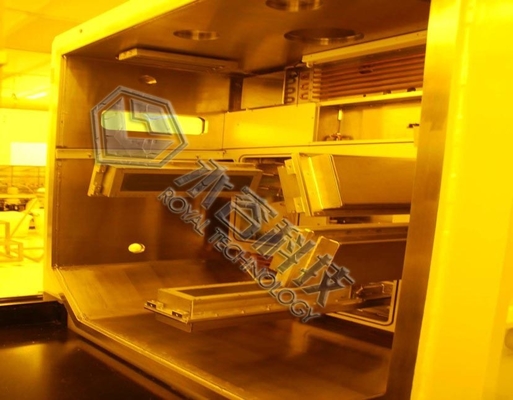

| ΚΑΜΜΑΡΟΣ ΚΑΙ ΚΑΤΟΥΡΙΟΣ | ||||||||
| Ο θάλαμος κενού είναι κατασκευασμένος ως οριζόντιο κουτί από γυαλισμένο ανοξείδωτο χάλυβα SUS304L, με άνοιγμα στο ένα άκρο.Το τμήμα κάτω της χωρισμένης ζώνης θα περιέχει την πηγή εναποθέσεων με εξαρτήματα, ενώ το άνω τμήμα θα χωρέσει το κάθισμα ιστού. | ||||||||
| Κατασκευή θαλάμου: Οριζόντιο κουτί με ένα άνοιγμα με φλάντζο | ||||||||
| Δομή θαλάμου: Μονή θαλάμου ζώνης πολλαπλής πίεσης | ||||||||
| Κεφάλαιο: SS41 Ελαφρύ χάλυβα, βαμμένο | ||||||||
| Υλικό θαλάμου: SUS304L Χάλυβα ανοξείδωτο γυαλισμένο | ||||||||
| Διαχωριστής ζώνης πίεσης: πλάκα αλουμινίου | ||||||||
| Βλέπε υλικό λιμένα: Πολυκαρβονικό | ||||||||
| Ζώνες πίεσης κενού: 4 (1 Ζώνη περιστροφής, 2 Ζώνες εναπόθεσης, 1 Ζώνη απόσβεσης) |

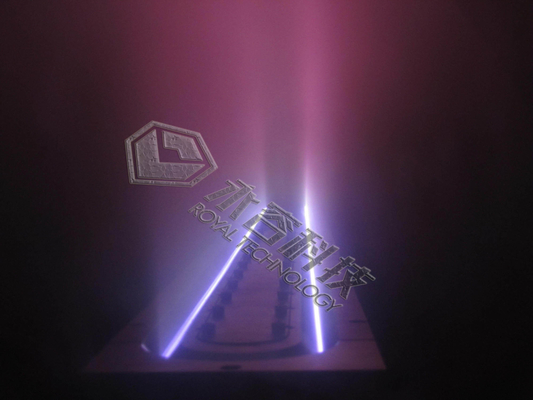

Κατανομή των καθοδών ψεκασμού
Η ομάδα μας από έμπειρους τεχνικούς παρέχει ανώτερη τεχνική υποστήριξη και εξυπηρέτηση για το Roll to Roll Coating Machine μας.
Οι τεχνικοί μας είναι εξοικειωμένοι με όλες τις πτυχές της λειτουργίας και της συντήρησης της μηχανής,και μπορεί να παρέχει συμβουλές εμπειρογνωμόνων για να εξασφαλίσει την καλύτερη απόδοση του μηχανήματος.
Παρέχουμε επίσης προληπτική συντήρηση και υπηρεσία έκτακτης ανάγκης για το μηχάνημα επικαλύψεως Roll to Roll.Οι τεχνικοί μας έχουν πρόσβαση στις τελευταίες τεχνολογίες και την εκπαίδευση για να διασφαλίσουν ότι το μηχάνημά σας λειτουργεί με τον βέλτιστο τρόποΠροσφέρουμε επίσης εκπαίδευση και τεχνική υποστήριξη επί τόπου για το μηχάνημα, καθώς και ανταλλακτικά και αξεσουάρ.
Προσπαθούμε να παρέχουμε το υψηλότερο επίπεδο εξυπηρέτησης και ικανοποίησης πελατών, και δεσμευόμαστε να διασφαλίσουμε ότι η μηχανή επικαλύψεως Roll to Roll σας παρέχει το υψηλότερο ποιοτικό προϊόν κάθε φορά.Εάν έχετε οποιεσδήποτε ερωτήσεις ή ανησυχίεςΠαρακαλώ μην διστάσετε να επικοινωνήσετε μαζί μας.
