Πλαστική μηχανή επιμετάλλωσης κενού, εναπόθεση φιλμ υψηλής ανάκλασης, εναπόθεση ανακλαστήρα φωτισμού
Εισαγωγή:
Η Royal Technology έχει σχεδιάσει, κατασκευάσει και εγκαταστήσει πάνω από 100 σετ συστημάτων θερμικής επίστρωσης εξάτμισης παγκοσμίως, που καλύπτουν μια ποικιλία εφαρμογών και βιομηχανιών, όπως:
Πλαστικά εξωτερικά/εσωτερικά διακοσμητικά αυτοκινήτων
Φωτιστικά και εξαρτήματα οχημάτων
Εμπορικοί, βιομηχανικοί και οικιστικοί ανακλαστήρες φωτισμού LED
Συσκευασίες καλλυντικών
Γυάλινα σκεύη και καθρέφτες
Ηλεκτρονικά καταναλωτικά προϊόντα
Ταινίες EMI shilding και NCVM
Ανταλλακτικά παιχνιδιών και αθλητικά είδη
Οικιακές συσκευές πλυντηρίων ρούχων και διάφορα αξεσουάρ επίπλων
Μόδα, ρολόγια και ρολόγια
Για να αναφέρουμε μόνο μερικά, σε πολλούς άλλους τομείς οι διεργασίες επιμετάλλωσης PVD υπό κενό συνεχίζουν να χρησιμοποιούνται και να αναπτύσσονται στη βιομηχανία επικαλύψεων.

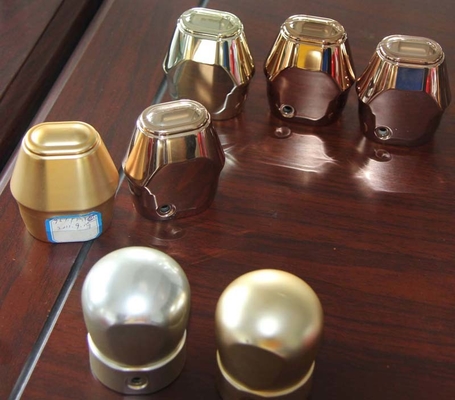

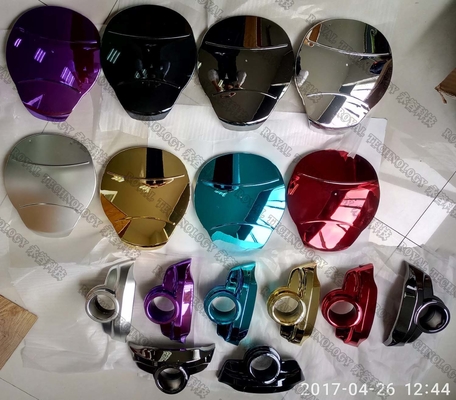

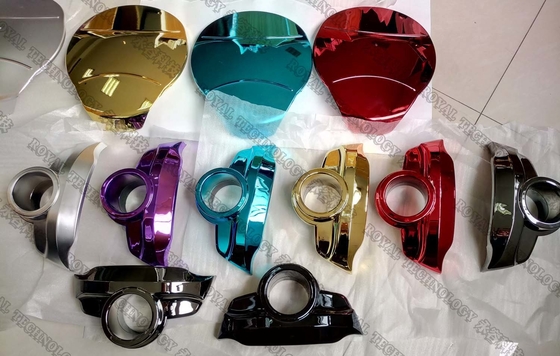

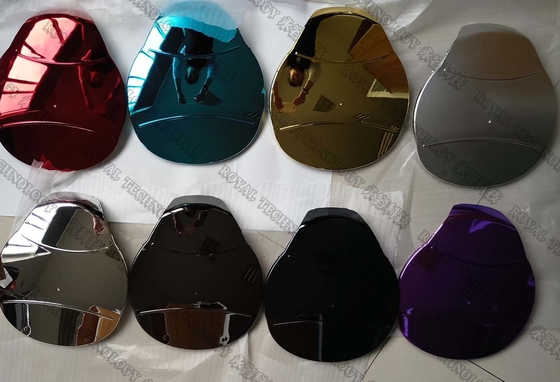

Η διαδικασία επιμετάλλωσης PVD δίνει στα αντικείμενα μια λαμπερή, ανακλαστική, μεταλλική εμφάνιση που μπορεί να είναι σε διαφορετικά χρώματα.
Διαδικασία επιμετάλλωσης PVD σε κενό:
Τα τεμάχια εργασίας φορτώνονται στους δορυφόρους, οι οποίοι στη συνέχεια στερεώνονται στο σύστημα ραφιών
Κλείνουμε την πόρτα του θαλάμου (No.1) και ξεκινάμε το πρόγραμμα Automatic Process with HMI
Ο χειριστής εκφορτώνει/φορτώνει τεμάχια εργασίας για την άλλη πόρτα (Νο. 2)
Μετά την ολοκλήρωση της διαδικασίας αυτόματης επιμετάλλωσης, η διαδικασία εξαερισμού και το άνοιγμα της πόρτας Νο. 1.κλείστε την πόρτα Νο.2 και επαναλάβετε τους κύκλους.
Η όλη διαδικασία είναι γρήγορη και βελτιώνει πολύ την ποιότητα και την ομορφιά των υλικών.
Υψηλή παραγωγικότητα, εξοικονόμηση χρόνου λειτουργίας, κόστος παραγωγής μειώνεται απότομα.

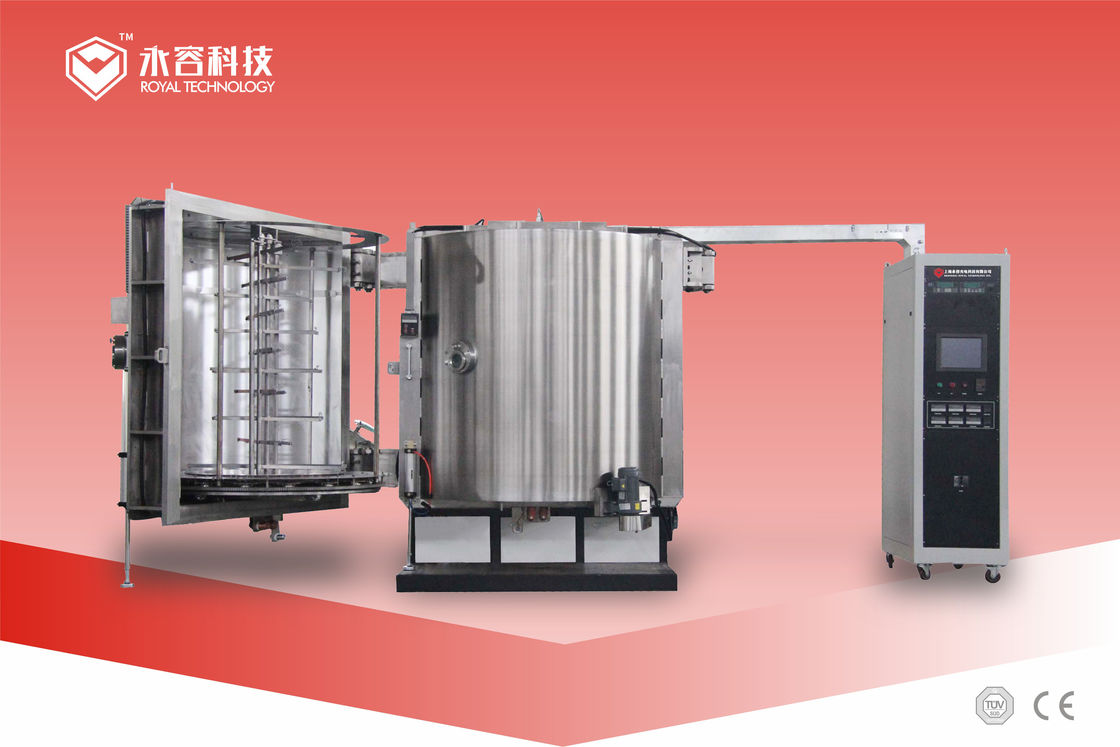

Το σύστημα επιμετάλλωσης Royal Technology διατίθεται τόσο σε κάθετο όσο και σε οριζόντιο προσανατολισμό.
Οι θάλαμοι είναι κατασκευασμένοι για κυλινδρικά και κυβικά σχήματα.
Χρησιμοποιούμε το υλικό από ανοξείδωτο χάλυβα για την κατασκευή και τα καλύτερα εξαρτήματα στην παγκόσμια αγορά για υψηλή ποιότητα και αξιοπιστία μηχανημάτων που παράγονται από την Royal Technology.Η δομή του πλανητικού περιστροφικού συστήματος εξασφαλίζει απόλυτα ομοιόμορφες επικαλύψεις.
Τεχνικές προδιαγραφές:
| Περιγραφή | RTEP1000 | RTEP1418 | RTEP1616 | RTEP1820 | |
| Επιμελητήριο Κατάθεσης | mm | φ1000 x H1000 |
φ1400 x H1800
|
φ1600 x H1600 |
φ1800 x H2000
|
| Δομή πόρτας | σειρά | 1 | 2 | 2 | 2 |
| Πηγές εξάτμισης | τεμ | 16 | 20~28 | 24 | 32 |
| Αριθμός Δορυφόρων | ράβδους | 6 | 6,8 | 6,8,10 | 6,8,10, 12 |
| Αποτελεσματική περιοχή επίστρωσης | mm | φ250 *6*H700 |
φ370*6*H1500 φ300*8*H1500 |
φ440*6*H1300 φ350*8 *H1300 φ300*10 *H1300 |
φ500*6*H1700 φ400*8*H1700 φ340*10*H1700 φ290*12*H1700 |
| Ώρα κύκλου | ελάχ. | 10~12 | 15 | 15 | 15~20 |
| Τροφοδοτικό εξάτμισης | kVA | 20 | 30 | 35 | 40 |
| Τροφοδοτικό καθαρισμού Plasma |
kVA
|
7 | 10 | 10 | 10 |
| Ultimate Vacuum | 8,0*10-4Pa | ||||
| Ταχύτητα άντλησης | από atm έως 9,0×10-3Pa≤10 λεπτά ( @ θερμοκρασία δωματίου, καθαρισμός και εκφόρτωση) | ||||
| Χωρητικότητα αντλίας περιστροφικού εμβόλου | L/S | 70 | 150 | 150 | 150 *2 |
| Χωρητικότητα αντλίας Roots | L/S | 300 | 600 | 600 | 1200 |
|
Χωρητικότητα αντλίας διάχυσης (με παγίδα κρύου) |
L/S | 6000 | 8000 | 8000 | 2*8000 |
| Χωρητικότητα αντλίας συγκράτησης | L/S | 15 | 30 | 30 | 70 |
| Κατά προσέγγιση Μέγιστη Ισχύς | KW | 50 | 75 | 75 | 110 |
|
Κατά προσέγγιση Μέση Ισχύς
|
KW | 25 | 35 | 35 | 60 |
| Βάρος κατά προσέγγιση | ΚΙΛΟ | 4500 | 7300 | 9000 | 11000 |
| Αποτύπωμα ποδιού (ΜxΠxΥ) | mm | 3000*3000*2200 | 5000*4000*3500 | 6000*5500*3200 | 6500*6000*3800 |
Παρατήρηση: Διαμόρφωση μηχανής αφιερωμένη στις απαιτήσεις των πελατών, το σχέδιο στερέωσης και το εργαστήριο
υποστηρίζει σχέδιο διάταξης από την Royal Tech.
Επικοινωνήστε μαζί μας για περισσότερες προδιαγραφές, η Royal Technology έχει την τιμή να σας παρέχει ολοκληρωμένες λύσεις επίστρωσης.
