Το PVD Direct Plating Silver σε κεραμικά διηλεκτρικά φίλτρα είναι μια προηγμένη τεχνολογία επίστρωσης που εφαρμόζεται με σταθμό βάσης 5G και άλλους ημιαγωγούς για ηλεκτρονικές βιομηχανίες.Μια τυπική εφαρμογή είναι το Ceramic Radiating Substrate.Η εναπόθεση αγώγιμου φιλμ αργύρου/χαλκού σε οξείδιο του αργιλίου (Al2O3), υποστρώματα AlN με τεχνολογία PVD υπό κενό, έχει πάνω από όλα ένα μεγάλο πλεονέκτημα σε σύγκριση με τις παραδοσιακές μεθόδους κατασκευής: το DBC LTCC HTCC, το οποίο έχει πολύ χαμηλότερο κόστος παραγωγής.Η ομάδα της Royal Technology συνεργάστηκε με τον πελάτη μας για την ανάπτυξη της διαδικασίας PVD Silver Plating εφαρμόζοντας με επιτυχία την τεχνολογία sputtering που μπορεί να αντικαταστήσει τη συμβατική διαδικασία υγρού βουρτσίσματος αργύρου.

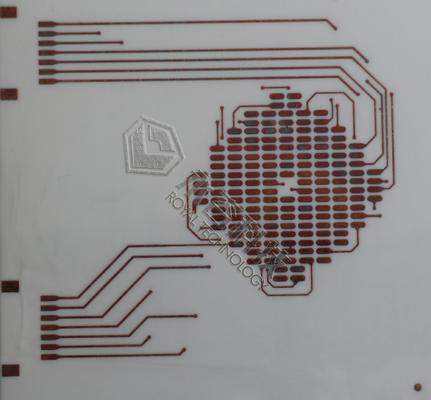

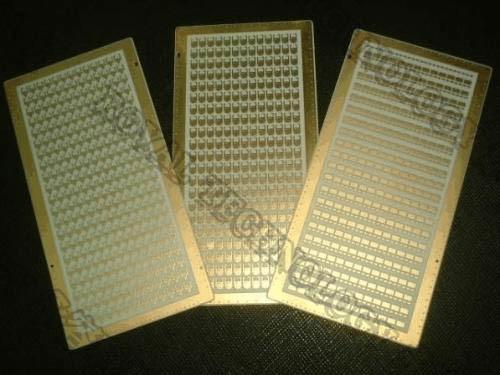

Τυπικές Εφαρμογές
Για να αναφέρουμε μόνο μερικά, για περισσότερες εφαρμογές, επικοινωνήστε με την Royal Tech.

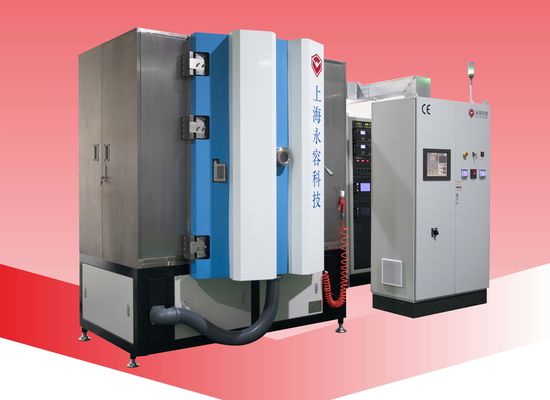

Το σύστημα παρτίδας Sputtering RTAS1215 είναι η αναβαθμισμένη έκδοση, το νεότερο σύστημα έχει πολλά πλεονεκτήματα:
Υψηλότερη Αποτελεσματική Διαδικασία
1. Η επίστρωση διπλής όψης είναι διαθέσιμη από το σχέδιο εξαρτημάτων κύκλου εργασιών
2. Έως 8 τυπικές επίπεδες φλάντζες καθόδου για πολλαπλές πηγές
3. Μεγάλη χωρητικότητα έως 2,2 ㎡ κεραμικά τσιπ ανά κύκλο
4. Πλήρης αυτοματισμός, PLC + οθόνη αφής, σύστημα ελέγχου ONE-touch
Χαμηλότερο κόστος παραγωγής
1. Εξοπλισμένο με μοριακές αντλίες μαγνητικής ανάρτησης 2 σετ, γρήγορος χρόνος εκκίνησης, δωρεάν συντήρηση
2. Μέγιστη θερμαντική ισχύς
3. Οκτάγωνο σχήμα θαλάμου για βέλτιστο χώρο με χρήση έως και 8 πηγών τόξου και 4 καθόδους εκτόξευσης για γρήγορη εναπόθεση επιστρώσεων
Τεχνικές προδιαγραφές
Μοντέλο: RTSP-Ag1215
Ύψος θαλάμου (mm): 1500
Διάμετρος θαλάμου (mm): φ1200
Φλάντζα στερέωσης καθόδων διασκορπισμού: 4
Φλάντζα στήριξης πηγής ιόντων: 1
Φλάντζα τοποθέτησης καθόδων τόξου: 8
Δορυφόροι (mm): 16 x Φ150
Ισχύς παλμικής πόλωσης (KW): 36
Ισχύς Sputtering (KW): DC36 + MF36
Ισχύς τόξου (KW): 8 x 5
Ισχύς πηγής ιόντων (KW): 5
Ισχύς Θέρμανσης (KW): 36
Ύψος αποτελεσματικής επίστρωσης (mm): 1020
Magnetic Suspension Molecular Pump: 2 x 3300 L/S
Αντλία Roots: 1 x 1000m³/h
Περιστροφική αντλία πτερυγίων: 1 x 300 m³/h
Αντλία συγκράτησης: 1 x 60 m³/h
Χωρητικότητα: 2,2 ㎡
Περιοχή εγκατάστασης (Μ x Π x Υ) mm: 4200*6000*3500
Στο χώρο
Χρόνος κατασκευής: Από το 2016
Ποσότητα: 3 σετ
Τοποθεσία: Κίνα
Σε σύγκριση με την τεράστια ζήτηση της αγοράς, η παραγωγικότητα του συστήματος παρτίδων είναι χαμηλή.Έχουμε αφοσιωθεί στην ανάπτυξη του συστήματος ενσωματωμένης ψεκασμού (συνεχίζεται η γραμμή εναπόθεσης με ψεκασμό) με συσκευές αυτόματης φόρτωσης/εκφόρτωσης ρομπότ.Όποιος ενδιαφέρεται για αυτό το σύστημα, παρακαλούμε επικοινωνήστε με τον τεχνικό μας για περισσότερες προδιαγραφές.
