| Ονομασία μάρκας: | ROYAL |
| Αριθμός μοντέλου: | RTAS |
| MOQ: | 1 ομάδα |
| τιμή: | depends on |
| Όροι πληρωμής: | L / C, T / T |
| Ικανότητα εφοδιασμού: | 10 σύνολα ανά μήνα |

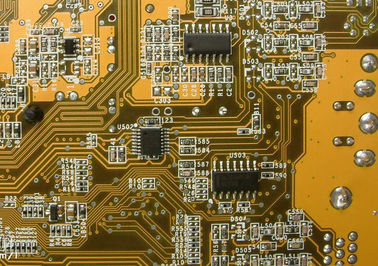

Εναπόθεση αγώγιμης λεπτής μεμβράνης πλακέτας κυκλώματος με διαδικασία PVD DC Sputtering Process, επιμετάλλωση χαλκού, Au Sputtering Deposition
------Μεγάλη χωρητικότητα, Σχεδιασμός ευέλικτων μονάδων, ακριβής κατασκευή.
Τεχνικά πλεονεκτήματα:

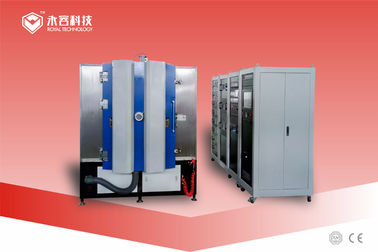

Το σύστημα Sputtering DPC-RTAS1215+ είναι η αναβαθμισμένη έκδοση του αρχικού μοντέλου ASC1215, το νεότερο σύστημα έχει πολλά πλεονεκτήματα:
Υψηλότερη αποτελεσματική διαδικασία:
1. Η επίστρωση διπλής όψης είναι διαθέσιμη από το σχέδιο εξαρτημάτων κύκλου εργασιών
2. Έως 8 τυπικές επίπεδες φλάντζες καθόδου για πολλαπλές πηγές
3. Μεγάλη χωρητικότητα έως 2,2 ㎡ κεραμικά τσιπ ανά κύκλο
4. Πλήρης αυτοματισμός, PLC + οθόνη αφής, σύστημα ελέγχου ONE-touch
Χαμηλότερο κόστος παραγωγής:
1. Εξοπλισμένο με 2 μοριακές αντλίες μαγνητικής ανάρτησης, γρήγορος χρόνος εκκίνησης, δωρεάν συντήρηση.
2. Μέγιστη ισχύς θέρμανσης.
3. Οκτάγωνο σχήμα θαλάμου για βέλτιστο χώρο με χρήση έως και 8 πηγών τόξου και 4 καθόδους εκτόξευσης για γρήγορη εναπόθεση επιστρώσεων

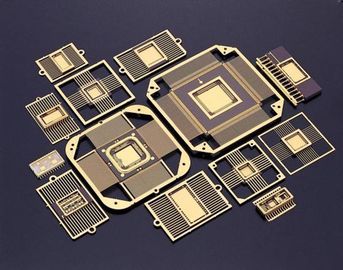

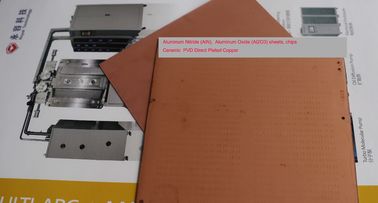

Η διαδικασία DPC- Direct Plating Copper είναι μια προηγμένη τεχνολογία επίστρωσης που εφαρμόζεται με LED και ημιαγωγούς σε ηλεκτρονικές βιομηχανίες.Μια τυπική εφαρμογή είναι το Ceramic Radiating Substrate.Η εναπόθεση αγώγιμου φιλμ χαλκού σε οξείδιο του αργιλίου (Al2O3), υποστρώματα AlN με τεχνολογία PVD κενού sputtering, έχει πάνω από όλα ένα μεγάλο πλεονέκτημα σε σύγκριση με τις παραδοσιακές μεθόδους κατασκευής: Το DBC LTCC HTCC έχει πολύ χαμηλότερο κόστος παραγωγής.
Η ομάδα της Royal Technology συνεργάστηκε με τον πελάτη μας για την ανάπτυξη της διαδικασίας DPC εφαρμόζοντας με επιτυχία την τεχνολογία PVD sputtering.
Εφαρμογές DPC:
HBLED
Υποστρώματα για ηλιακούς συγκεντρωτές
Συσκευασία ημιαγωγών ισχύος, συμπεριλαμβανομένου του ελέγχου κινητήρα αυτοκινήτου
Ηλεκτρονικά συστήματα διαχείρισης ισχύος υβριδικών και ηλεκτρικών αυτοκινήτων
Πακέτα για RF
Συσκευές μικροκυμάτων
Τεχνικές προδιαγραφές
| Περιγραφή | DPC-RTAS1215+ |
| θάλαμος - ΔωμάτιοΎψος (mm) | 1500 |
| Διάμετρος θαλάμου (mm) | φ1200 |
| Φλάντζα στερέωσης καθόδων κατάδυσης | 4 |
| Φλάντζα στήριξης πηγής ιόντων | 1 |
| Φλάντζα τοποθέτησης καθόδου τόξου | 8 |
| Δορυφόροι (mm) | 16 x Φ150 |
| Ισχύς παλμικής πόλωσης (KW) | 36 |
| Ισχύς Sputtering (KW) | DC36 + MF36 |
| Ισχύς τόξου (KW) | 8 x 5 |
| Ισχύς πηγής ιόντων (KW) | 5 |
| Ισχύς θέρμανσης (KW) | 36 |
| Αποτελεσματικό ύψος επίστρωσης (mm) | 1020 |
| Μοριακή Αντλία Μαγνητικής Ανάρτησης | 2 x 3300 L/S |
| Roots Pump | 1 x 1000 m³/h |
| Περιστροφική αντλία πτερυγίων | 1 x 300 m³/h |
| Αντλία συγκράτησης | 1 x60 m³/h |
| Χωρητικότητα | 2.2㎡ |
| Περιοχή εγκατάστασης (Μ x Π x Υ) mm | 4200*6000*3500 |
Σύστημα λειτουργίας HMI + Οθόνη Αφής
Επικοινωνήστε μαζί μας για περισσότερες προδιαγραφές, η Royal Technology έχει την τιμή να σας παρέχει ολοκληρωμένες λύσεις επίστρωσης.
