EMI που προστατεύει τη μηχανή επιστρώματος, περίπτωση EMI κινητών τηλεφώνων που προστατεύει τα επιστρώματα

Ηλεκτρομαγνητική παρεμβολή (EMI)Εφαρμογές:

Ηλεκτρονική βιομηχανία όπως θήκη κινητών τηλεφώνων, θήκες φορητών υπολογιστών, όργανα μέτρησης ταχύτητας ραντάρ, εξαρτήματα βίντεο αυτοκινήτων κλπ.
Άλλες βιομηχανίες χρειάζονται λειτουργία προστασίας από ηλεκτρομαγνητικές παρεμβολές

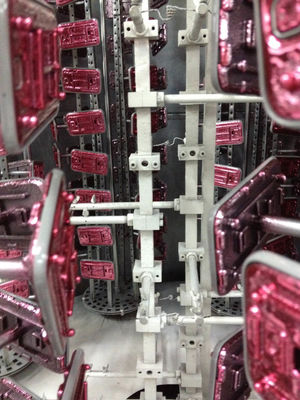

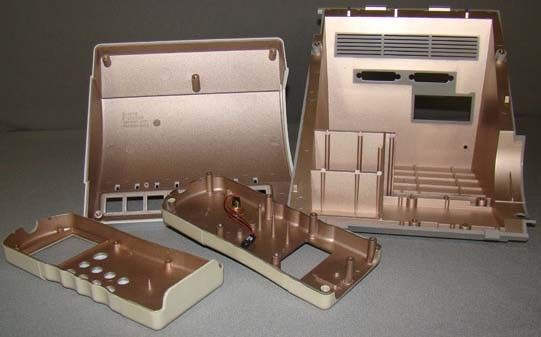

Υλικά υποστρώματος: ABS, PC, PC+ABS, πλαστικό κλπ.

Ιδιαιτερότητες της ταινίας προστασίας EMI

1. Μοντέλο: 1,5 ~ 3 μm ανάλογα με τις απαιτήσεις.
2. Αντίσταση ταινίας: (Ωm) καλύτερη από 0,5Ω
3. Συμπίεση: ταινία 3M810 > 5B

Η διαδικασία επικάλυψης με ταινία προστασίας από τις EMI

1. Συνεχής ρύπανση από ανοξείδωτο χάλυβα
2. Αποθέματα χαλκού με θερμική εξάτμιση
3. Ατσάλι από ατσάλι, πλήρης κάλυψη σε στρώμα Cu.

Επικάλυψη προστασίας EMI με διάλυμα κενού PVD

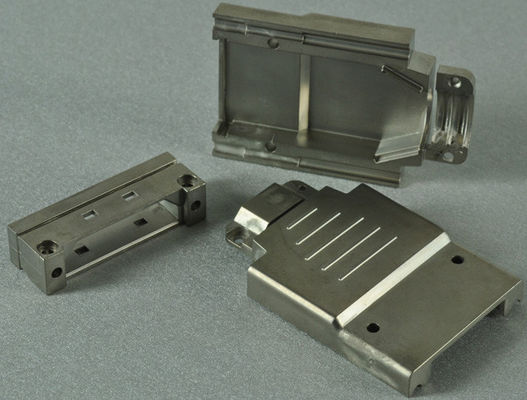

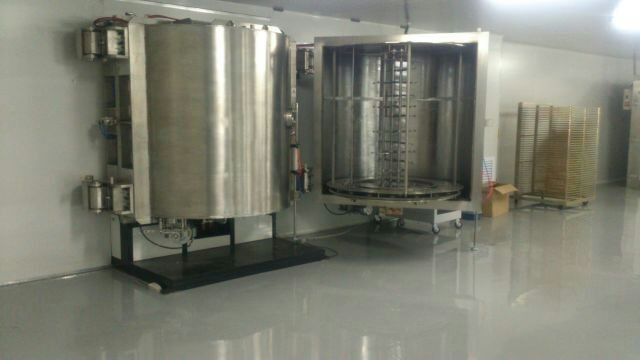

RT1616-EMI Μηχανή μεταλλουργίας κενού είναι ειδικά σχεδιασμένη για την κατάθεση λεπτών ταινιών προστασίας EMI που χρησιμοποιείται ευρέως σε συσκευές τηλεπικοινωνιών, υπολογιστές, φορητά, καταναλωτικά ηλεκτρονικά,οικιακή συσκευή, αεροδιαστημικά και στρατιωτικά είδη.

Πλεονεκτήματα

Τα επιτελεία αποθηκεύονται με μια φιλική προς το περιβάλλον πράσινη διαδικασία, χωρίς ρύπανση.
Υψηλή αποδοτικότητα
Εξαιρετική ομοιότητα.
Μεγάλη παραγωγή
Χαμηλό κόστος, ιδανική λύση για τη ζήτηση μαζικής παραγωγής
Υψηλή απόδοση, έως και 98%
Το πάχος μπορεί να ελέγχεται

Χαρακτηριστικά σχεδιασμού

1) Δύο πόρτες και γρήγορη ταχύτητα άντλησης για υψηλή παραγωγικότητα
2) Χρησιμοποιείται φιλική οθόνη αφής με έλεγχο PLC
3)Σχεδιασμός λογισμικού φιλικού προς την ανθρωπότητα για σταθερή παραγωγή και υψηλής ποιότητας.
4) Το υψηλό ποσοστό χρησιμοποίησης του στόχου ψεκασμού εξασφαλίζει χαμηλό κόστος παραγωγής.
5) Καλή ομοιομορφία και εξαιρετική προσκόλληση
6) Προηγμένη ιδέα σχεδιασμού για καλύτερη απόδοση για την ενίσχυση της παραγωγικής απόδοσης και του ειδικού ποσοστού.
7) Συσκευή πηγής ιόντων για καθαρισμό πλάσματος και επεξεργασία επιφανειακής δραστηριότητας για τη βελτίωση της προσκόλλησης.
8) Ο χρόνος άντλησης σε υψηλό κενό μειώνεται κατά 25% έως 75% από την κρυοπύρα ατμού νερού Polycold.

Το Polycold, που ονομάζεται επίσης Cryopump Ατμού Νερού, συλλαμβάνει αποτελεσματικά τον ατμό νερού που αποτελεί το 65% έως 95% του υπολειμματικού αερίου στα συστήματα Hi-vac.Ο υδρατμός είναι συνήθως η πιο αντιδραστική μόλυνση που υπάρχει με το Polycold., μπορείτε να περιμένετε να αυξήσετε την απόδοση των προϊόντων στο υπάρχον σας σύστημα κατά 20% έως 100% και να βελτιώσετε την ποιότητα της κατάθεσης.

1. Μείωση του χρόνου άντλησης σε υψηλό κενό κατά 25% έως 75%
2. Αύξηση της απόδοσης του προϊόντος κατά 20% έως 100%·
3. Τυπικές περιόδους αποπληρωμής μικρότερες του ενός έτους·
4. Μειωμένη μερική πίεση υδρατμών κατά την επεξεργασία για υψηλότερη ποιότητα φιλμ, καλύτερη προσκόλληση και πιο αναπαραγωγική εναπόθεση.

Τύπος:

• Σημερινό προσανατολισμό, κύλινδρο, δομή 2 θυρών, μπροστινό άνοιγμα.

Τεχνικές προδιαγραφές:

• Απόδοση

1. Τελική πίεση κενού: καλύτερη από 5,0 × 10-6Τορ.
2. Πίεση κενού λειτουργίας: 1,0×10- 4Τόρ
3. Χρόνος άντλησης: από 1 ατμόσφαιρο σε 1,0×10- 4Torr≤5 λεπτά (περιοχή θερμοκρασίας δωματίου, στεγνή, καθαρή και άδεια αίθουσα)
4. Υλικό μεταλλικής επεξεργασίας (ατμό): Ατσάλι, χαλκός
5. Λειτουργικό μοντέλο: πλήρως αυτόματο / ημι-αυτόματο / χειροκίνητο

• Δομή

Το μηχάνημα επικαλύψεως υπό κενό περιέχει το κλειδί του ολοκληρωμένου συστήματος που παρατίθεται κατωτέρω:

1. Δωμάτιο κενού

1.1 Μέγεθος: Εσωτερική διάμετρος 1600 mm

Εσωτερικό ύψος: 1600 mm

Χρήσιμο ύψος: 1265 mm

Συνολικό ύψος: 1420 mm

1.2 Υλικά: Θάλαμος κενού SUS304

Πύλες και φλάντζες SUS304

Δομή ενίσχυσης θαλάμου: SS41 ήπιος χάλυβας, με βαμμένη επεξεργασία επιφάνειας.

Κεφάλαιο σασί SS41 ήπιου χάλυβα με βαμμένη επεξεργασία επιφάνειας.

1.3 Ασπίδα ψεκασμού και εξάτμισης: SUS304

1.4 Διάδρομος: στις πόρτες των θαλάμων

1.5 Βαλβίδα εξαερισμού αίθουσας κενού (συμπεριλαμβανομένου του σιγαστήρα)

1.6 Πύλη: υλικό SUS304 Διαμέτρου 1600 mm Εσωτερικό ύψος: 1600 mm

1.7 Σύστημα οδήγησης αποθέματος: κεντρική οδήγηση μέγιστη απόσταση 1400 mm*1265 mm

1.8 Κινητήρας οδήγησης: 1/2HP

1.9 Δύναμη εξάτμισης: 1 σύνολο ανά πόρτα

Δύναμη ψεκασμού συνεχούς ρεύματος: 1 σύνολο

Μέγεθος της κάθοδος ψεκασμού: 125*1400mm

2. Συστήματα αντλίας κενού χονδρικής παραγωγής

2.1 Σφραγισμένη με λάδι περιστροφική αντλία κενού ∙ Leybold

α: Ταχύτητα άντλησης: 640 m3/ώρα

2.2 Αντλία ριζών Leybold

α: Ταχύτητα άντλησης:4400 m3/ώρα

2.3 Βαλβίδα κενού καυσίμου: πνευματικό μοντέλο

2.4 Διοχέτευση σωλήνων κενού: υλικό SUS304 6· 8·

2.5 Βαλβίδα εξαερισμού κενού: ηλεκτρομαγνητικό μοντέλο 3/8

3. Σύστημα αντλίας υψηλής κενότητας

3.1 Αντλία διάχυσης ελαίου: RTDP-36

1. Ταχύτητα άντλησης: 40000L/S
2. Τελική πίεση κενού: καλύτερη από 10- 7Τορ.
3. Δύναμη θέρμανσης: 3 φάσεις, 21 kW.
4. Κατανάλωση πετρελαίου: 9 λίτρα

3.2 Ψυχρή παγίδα: 36 ̊, ψύξη νερού ενάντια στη ροή πετρελαίου πίσω

3.3 Βαλβίδα υψηλού κενού: πνευματική

3.4 Βαλβίδα εμπρόσθιας γραμμής: πνευματική

4. Ηλεκτρικό σύστημα ελέγχου και λειτουργίας

4.1 Κύριο κύκλωμα: διακόπτης διακόπτη χωρίς ασφάλεια, ηλεκτρομαγνητικός διακόπτης,
Δ/Τ σε τύπο σειράς

4.2 Δύναμη εξάτμισης

4.3 Σύστημα ελέγχου της εξάτμισης

4.4 Δύναμη ψεκασμού, μοντέλο συνεχούς ροής

4.5 Σύστημα ελέγχου: PLC + οθόνη αφής αυτόματα/χειροκίνητα

4.6 Σύστημα λειτουργίας: Εικονική οθόνη + οθόνη

4.7 Σύστημα μέτρησης πίεσης κενού

Δοκιμαστή κενού: Κέντρο Leybold 2 1 σετ

Πλήρης εμβέλεια: 760 Torr ~ 10- 7Torr 1 σύνολο

4.8 Σύστημα συναγερμού:

Πίεση συμπιεσμένου αέρα χαμηλότερη: ήχος συναγερμού

Η ροή νερού ψύξης είναι χαμηλότερη: ήχος συναγερμού

Λάθος λειτουργία: ήχος συναγερμού

4.9 Δείκτης φορτίου ισχύος: Δείκτης τάσης και δείκτης ρεύματος φορτίου

5. Υποσύστημα

5.1 Σύστημα ελέγχου βαλβίδας συμπιεσμένου αέρα

5.2 Σύστημα ψύξης νερού: σωλήνας ροής νερού και σύστημα βαλβίδας διακόπτη

5.3 Πολυψυγία (-120~-145°C) Κρυοπύμπες 1 σύνολο

Πρότυπο: MaxCool-2500L

Μέγιστο φορτίο: 2500W

Ταχύτητα άντλησης: 14000L/s.

6. Σύστημα αποθέματος

6.1 Πηγή ψεκασμού

1. Σκοπός ψεκασμού 125mm*1400mm* 12~14mm 1 σύνολο
2. Κλείστρο 1 σύνολο
3. Ρυθμιστής ροής μάζας: Αρ αέριο 1 σύνολο
4. Ηλεκτρική τροφοδοσία ψεκασμού: DC 60KW 1 σύνολο

6.2 Πηγές εξάτμισης

1. Πηγές εξάτμισης βολφραμίου
2. Δύναμη παροχής ηλεκτρικής ενέργειας από εξατμίσεις: 20kVA
3. Συσκευή πηγής ιόντων και τροφοδοσία
4. Εργασιακό περιβάλλον

Συμπυκνωμένος αέρας: 5~8kg/cm2

Υδάτινη ψύξη: θερμοκρασία εισόδου νερού: 20~25°C, 200 λίτρα/δευτερόλεπτο
Πίεση εισόδου νερού: 2~3 kg/cm2

Δύναμη: 3 φάσης 380V 50Hz ((60Hz), 160kVA

Περιοχή εγκατάστασης: (L*W*H) 6500*5500*2700mm

Εξέλιξη: εξαερισμός για μηχανικές αντλίες

Έχουμε προσπαθήσει να σχεδιάσουμε και να αναπτύξουμε τις πιο κατάλληλες διαδικασίες επίχρισής για διαφορετικά 3D εξαρτήματα, τα οποία πληρούν τις απαιτήσεις παραγωγής των πελατών μας.Έτσι, παρέχουμε συνολικές λύσεις επίχρισμα για EMI επίχρισμα.

Εάν απαιτείται προσαρμοσμένο σύστημα επίχρισής, παρακαλούμε να μοιραστείτε τις σκέψεις και τις ιδέες σας με την ομάδα μας και να υποβάλετε τις προδιαγραφές των προϊόντων σας, θα συνεργαστούμε για να βρούμε τις καλύτερες λύσεις.

Παρακαλούμε επικοινωνήστε μαζί μας για περισσότερες προδιαγραφές, η Royal Technology είναι περήφανη που σας παρέχει ολοκληρωμένες λύσεις επίχρισής.
