PVD+PECVD κενό σύστημα απόθεσης, επίστρωμα ταινιών DLC με PECVD τη διαδικασία

Βασιλική Τεχνολογία Multi950

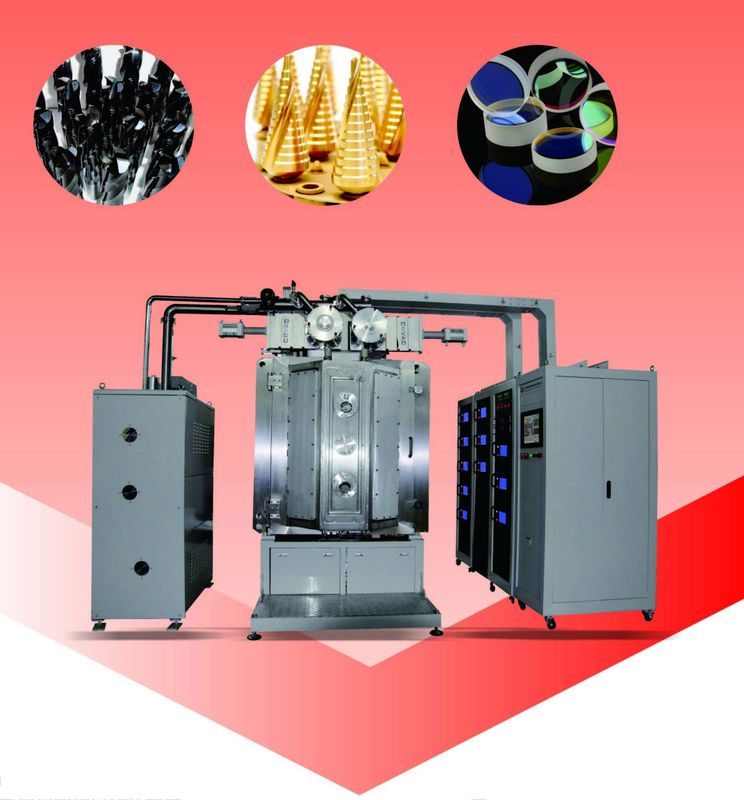

Η συσκευή αποθέσεως κενού PVD + PECVD

Η μηχανή Multi950 είναι ένα εξατομικευμένο σύστημα αποθέματος κενού πολλαπλών λειτουργιών για την Ε&Α.

Μετά από έντονες ανταλλαγές με την ομάδα του Πανεπιστημίου της Σαγκάης με επικεφαλής τον καθηγητή Chen, επιβεβαιώσαμε τελικά το σχεδιασμό και τη διαμόρφωση για την εκπλήρωση των εφαρμογών Ε&Α τους.Αυτό το σύστημα είναι σε θέση να καταθέσει διαφανή DLC ταινία με τη διαδικασία PECVDΜε βάση αυτή την ιδέα σχεδιασμού πιλοτικής μηχανής, αναπτύξαμε στη συνέχεια άλλα 3 συστήματα επίστρωσης:

1. Διπολική επιφάνεια επίστρωσης για ηλεκτρικά οχήματα κυψελών καυσίμου- FCEV1213

2Κεραμικό άμεσα επιχρισμένο χαλκό- DPC1215

3Φεγγαρό σύστημα ψεκασμού- σύστημα χρυσοπίλυσης PCB χαλκού

Τα τρία αυτά μηχανήματα διαθέτουν όλα ένα οκτάγωνο θάλαμο, το οποίο επιτρέπει ευέλικτες και αξιόπιστες επιδόσεις σε διάφορες εφαρμογές.,Cr, Cu, Au, Ag, Ni, Sn, SS και πολλά άλλα μη σιδηρομαγνητικά μέταλλα.βελτιώνει αποτελεσματικά την προσκόλληση των ταινιών σε διαφορετικά υλικά υποστρώματος με την απόδοσή του στην εικόνα πλάσματος και, η διαδικασία PECVD για την κατάθεση ορισμένων στρωμάτων με βάση τον άνθρακα.

Το Multi950 είναι το ορόσημο των προηγμένων συστημάτων επικάλυψης για την Royal Technology.Ευχαριστούμε τους φοιτητές του Πανεπιστημίου της Σαγκάης και τον καθηγητή Γιγκάνγκ Τσεν που τους καθοδηγεί με τη δημιουργική και ανιδιοτελή αφοσίωσή τουΑν μπορούσαμε να μετατρέψουμε τις πολύτιμες πληροφορίες του σε μια μηχανή τελευταίας τεχνολογίας.

Το 2018, είχαμε μια άλλη συνεργασία έργου με τον καθηγητή Τσεν,
η εναπόθεση υλικού C-60 με μέθοδο θερμικής εξάτμισης με επαγωγή.
Ο κ. Yimou Yang και ο καθηγητής Chen ήταν θεμελιώδεις για αυτά τα καινοτόμα έργα.

Τεχνικά πλεονεκτήματα

• Συμπληρωματικό αποτύπωμα
• Τυποποιημένο μοντέρνο σχεδιασμό
• Ελαστικός
• Αξιόπιστος
• Οκταγώνια δομή θαλάμου
• Δύο πόρτες για εύκολη πρόσβαση
• Διαδικασίες PVD + PECVD

Χαρακτηριστικά σχεδιασμού

1- Ευελιξία: Καθοδικοί τόξοι και κάθοδοι ψεκασμού, φλάντζες τοποθέτησης ιόντων είναι τυποποιημένες για ευέλικτη ανταλλαγή

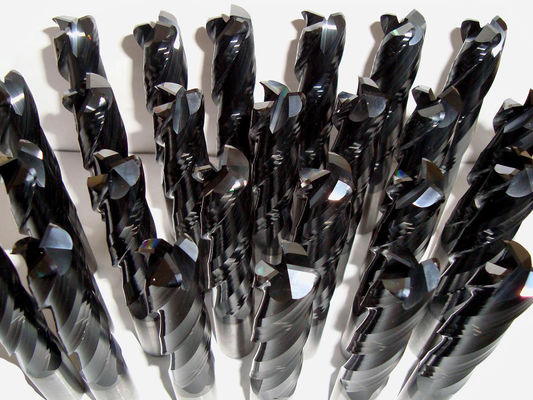

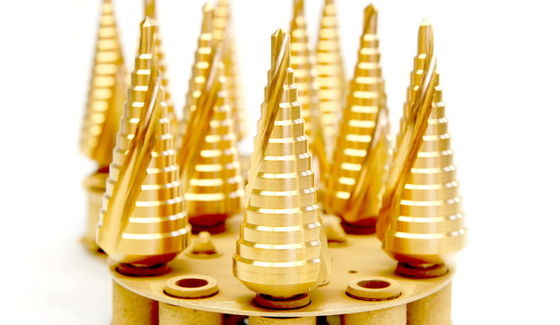

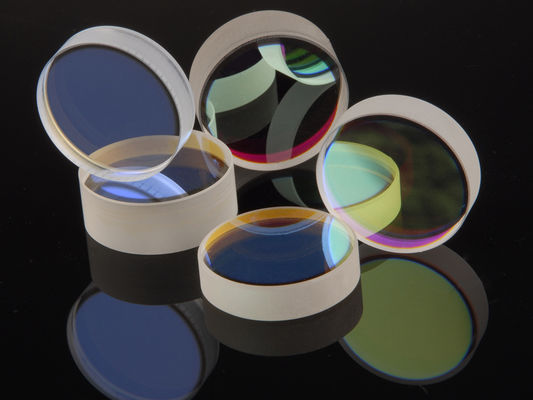

2Πολυσχυτικότητα: Μπορεί να αποθέσει μια ποικιλία από βασικά μέταλλα και κράματα· οπτικές επιχρίσεις, σκληρές επιχρίσεις, μαλακές επιχρίσεις,σύνθετες ταινίες και στερεές λιπαντικές ταινίες στα υποστρώματα μεταλλικών και μη μεταλλικών υλικών

3Σχεδιασμός ευθείας προς τα εμπρός: δομή 2 θυρών, εμπρός και πίσω ανοίγματα για εύκολη συντήρηση

Τεχνικές προδιαγραφές

Μοντέλο: Multi-950

Θάλαμος αποθέσεως (mm)

Διάμετρος x ύψος: φ950 x 1350

Πηγές αποθέσεων: 1 ζευγάρι καθοδών ψεκασμού MF

1 ζευγάρι PECVD

8 σετ καθοδικών τόξων

1 σύνολο Γραμμικής Πηγής Ιόντων

Ζώνη ομοιομορφίας πλάσματος (mm): φ650 x H750

Καρουζέλ: 6 xφ300

Δυναμίες (KW) Προστασία: 1 x 36

Δύναμη ψεκασμού MF (KW): 1 x 36

ΠΕΚΒΔ (KW): 1 x36

Τόξο (KW): 8 x 5

Πηγή ιόντων (KW): 1 x 5

Συστήματα ελέγχου αερίου MFC: 4 + 1

Σύστημα θέρμανσης: 18KW, έως 500°C, με έλεγχο θερμικής ζεύξης PID

Βαλβίδα πύλης υψηλού κενού: 2

Τουρβομοριακή αντλία: 2 x 2000L/S

Αντλία ριζών: 1 x 300L/S

Ροταριακή αντλία φτερών: 1 x 90 m3/h + 1 x 48 m3/h

Αποτύπωση (L x W x H) mm: 3000 * 4000 * 3200

Συνολική ισχύς (KW): 150
