| Ονομασία μάρκας: | ROYAL |
| Αριθμός μοντέλου: | RTEP400 |
| MOQ: | 1 ομάδα |
| τιμή: | διαπραγματεύσιμα |
| Όροι πληρωμής: | Λ/Κ,Τ/Τ |
| Ικανότητα εφοδιασμού: | 15 σύνολα το μήνα |

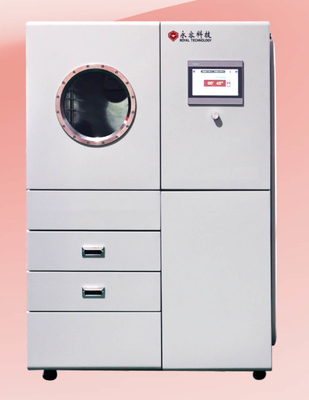

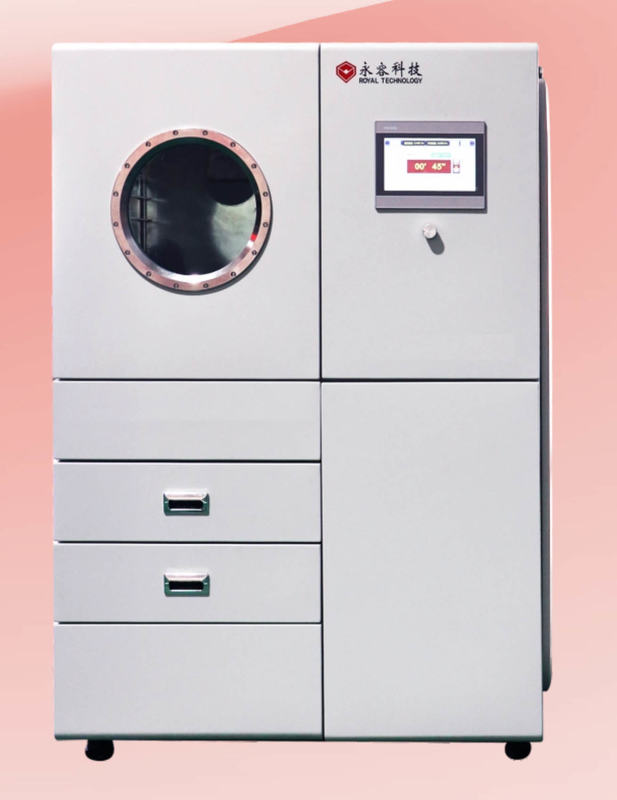

Η μηχανή αποθέσεως μετάλλων υψηλού κενού αναπτύσσεται και εφαρμόζεται στην ιατροδικαστική βιομηχανία.υφάσματα ή υαλοπίνακες, μπορεί να αποθέσει μεταλλικές ταινίες όπως ασήμι, χρυσό, ψευδάργυρο, αλουμίνιο για να δημιουργήσει υψηλή απεικόνιση δακτυλικά αποτυπώματα σε εγκληματικά αντικείμενα.
Κύρια χαρακτηριστικά της μηχανής μεταλλικοποίησης υπό κενό:
1. Μεταφορτωτό σχεδιασμό με συμπαγές αποτύπωμα
2- σύστημα ψύξης με νερό, το απαιτούμενο περιβάλλον εργασίας είναι μόνο ηλεκτρική ενέργεια: 1Ph, 220V 50Hz, 60A,
3Μεγάλη οπτική θύρα για την επιθεώρηση της διαδικασίας εξάτμισης, με φεγγάρι από χαλαζία έως 400 mm.
4Δυνατό σύστημα άντλησης κενού για ταχεία διαδικασία επικάλυψης κύκλου: υψηλή μοριακή αντλία τουρμπο, διαθέσιμη για συναρμολόγηση σε οποιαδήποτε κατεύθυνση· εξοπλισμένη με μια μεγάλη ποσότητα 2-σταθμικής περιστρεφόμενης αντλίας φτερών.
5. Χαμηλό κόστος λειτουργίας και χαμηλό κόστος συντήρησης.
6- Ευέλικτη λειτουργία με βάση συσκευή HMI: σελίδα επεξεργασίας, σελίδα καταγραφής καμπύλης, σελίδα συναγερμού, σελίδες συντήρησης κλπ.
Τεχνικές προδιαγραφές
Απόδοση
1Τελική πίεση κενού: καλύτερη από 9,0*10-5 Pa.
4Χρόνος άντλησης: από 1 ατμόσφαιρα έως 9,0 × 10-3 Pa≤15 λεπτά (περιοχή θερμοκρασίας δωματίου, στεγνή, καθαρή και άδειος θάλαμος)
5Πηγή αποθέματος: Εξάτμιση νήματος από πλάκα βολφραμίου
6- Λειτουργικό μοντέλο: πλήρως αυτόματο / ημι- αυτόματο / χειροκίνητο
7Υλικά αποθέματος: ψευδάργυρος, ασήμι, χρυσός, αλουμίνιο κλπ.
Δομή
Το μηχάνημα επικαλύψεως υπό κενό περιέχει το κλειδί του ολοκληρωμένου συστήματος που παρατίθεται κατωτέρω:
1Δωμάτιο κενού.
1.1 Μέγεθος: Εσωτερικό πλάτος: 450 mm, βάθος: 450 mm
Εσωτερικό ύψος: 500 mm
1.2 Υλικό: Θάλαμος κενού SUS304
Πύλες και φλάντζες SUS304
Δομή ενίσχυσης θαλάμου: SUS304
Κεφάλαιο σασί SS41 ήπιου χάλυβα με βαμμένη επεξεργασία επιφάνειας.
1.3 Ατμοσφαιρική ασπίδα: SUS304
1.4 Διάβολο: στην πόρτα του θαλάμου, υλικό χαλαζία.
1.5 Βαλβίδα εξαερισμού αίθουσας κενού (συμπεριλαμβανομένου του σιγαστήρα)
2Σύστημα αντλίας κενού
Σύστημα αντλίας κενού ακατέργασης: 2 σταδίων περιστροφική αντλία φιάλης-1 σετ
Σύστημα αντλίας υψηλού κενού: Τούρμπο μοριακή αντλία-1
3Ηλεκτρικό σύστημα ελέγχου και λειτουργίας - PLC + οθόνη αφής
Κύριο κύκλωμα: διακόπτης διακόπτη χωρίς ασφάλεια, ηλεκτρομαγνητικός διακόπτης, C/T σε σειρά
4Δύναμη εξάτμισης - 1 σύνολο
5Σύστημα ελέγχου εξάτμισης
5.1 Σύστημα λειτουργίας: Οθόνη αφής + PLC, έλεγχος συνταγών και καταγραφή δεδομένων, αυτόματη διακοπή λειτουργίας, αυτόματη εκκένωση, αυτόματη επικάλυψη
6Σύστημα μέτρησης
6.1 Πίεση κενού: Κενόμετρο: Πιράνι + Κενόμετρο Πένινγκ + Κενόμετρο πλήρους εύρους
7Σύστημα συναγερμού: πίεση συμπιεσμένου αέρα, ροή νερού ψύξης, λάθος λειτουργία.
Δείκτης φορτίου ισχύος: δείκτης τάσης και δείκτης ρεύματος φορτίου
8Σύστημα αποθέσεων
8.1 Πηγή εναπόθεσης: πλάκα βολφραμίου
8.2 Υλικό αποθέματος: ψευδάργυρος, αλουμίνιο, ασήμι, χρυσός
9Εργασιακό περιβάλλον
9.1 Μία φάση, 220V 50Hz ((60Hz), 5KW
9.2 Περιοχή εγκατάστασης: (L*W*H) 2000*1000*2300mm
9.3 Εξέλιξη: Ανεμοδοσία για μηχανικές αντλίες
Άλλα εξατομικευμένα μεγέθη είναι διαθέσιμα με βάση το σχήμα του υποστρώματος και την παραγωγικότητα. Παρακαλούμε επικοινωνήστε μαζί μας για περισσότερες προδιαγραφές, η Royal Technology είναι στην τιμή της να σας προσφέρει ολοκληρωμένες λύσεις επίστρωσης.
