| Ονομασία μάρκας: | ROYAL |
| Αριθμός μοντέλου: | RTSP1400 |
| MOQ: | 1 ομάδα |
| τιμή: | διαπραγματεύσιμα |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T |
| Ικανότητα εφοδιασμού: | 10 σύνολα ανά μήνα |

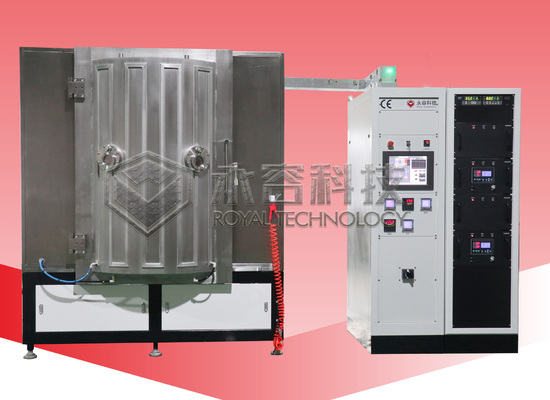

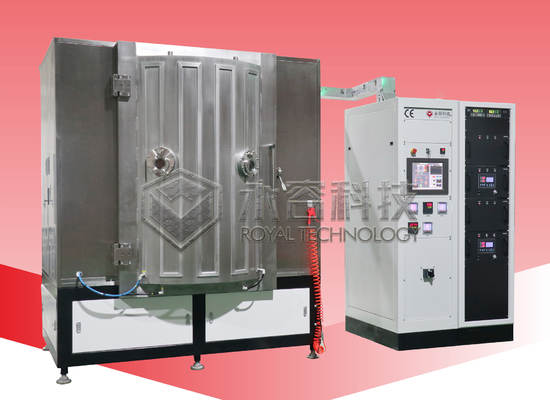

Μηχανή μεταλλικοποίησης κενού καθρέφτη αυτοκινήτου / Σύστημα μεταλλικοποίησης κενού καθρέφτων αυτοκινήτων από αλουμίνιο, χρώμιο
Εισαγωγή του μηχανήματος μεταλλικοποίησης με κενό του καθρέφτη αυτοκινήτου
Το μηχάνημα διαθέτει 2 τεχνικές: πηγή θερμικής εξάτμισης και πηγή μαγνητρονίου που χρησιμοποιεί κάθοδο ψεκασμού, η οποία είναι ευέλικτη για διαφορετικές εφαρμογές καθρέφτη.
Η ψεκαστική με μαγνητρόνιο είναι μια διαδικασία επικάλυψης με πλάσμα κατά την οποία το υλικό ψεκασμού εκτοξεύεται λόγω βομβαρδισμού ιόντων στην επιφάνεια στόχου.Ο θάλαμος κενού της μηχανής επικάλυψης PVD γεμίζει με αδρανές αέριοΜε την εφαρμογή υψηλής τάσης, δημιουργείται μια εκκένωση λάμψης, με αποτέλεσμα την επιτάχυνση των ιόντων στην επιφάνεια στόχου και μια επικάλυψη πλάσματος.Τα ιόντα αργονίου θα εκτοξεύσουν υλικά ψεκασμού από την επιφάνεια στόχου (ψεκασμός), με αποτέλεσμα ένα στρώμα επικάλυψης με ψεκασμό στα προϊόντα μπροστά από τον στόχο

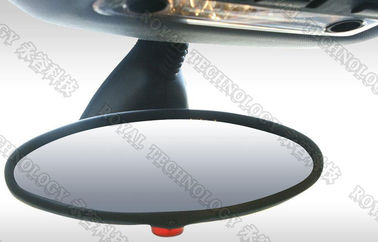

Η πηγή θερμικής εξάτμισης είναι νήμα βολφραμίου για την εξάτμιση Cr ή Al και για να αποκτήσετε στρώμα χρωμίου/αλουμινίου στο γυαλί για να σχηματίσετε καθρέφτες υψηλής αντανάκλασης.
Γενικά, το Magnetron sputtering χρησιμοποιείται για την ψεκασμό των υλικών Chrome, Stainless Steel, Al και Cu που αποθηκεύονται με πηγές θερμικής εξάτμισης.
Ειδικότητες μηχανής μεταλλικοποίησης με κενό καθρέφτη αυτοκινήτου
1Ο θάλαμος κενού είναι μια κάθετη δομή μονής πόρτας κατασκευασμένη από ανοξείδωτο χάλυβα.
2Το σύστημα κενού αποτελείται από μηχανική αντλία, αντλία ριζών και αντλία διάχυσης.
3Συστήματα επικάλυψης για 10 έως 28 τόξους ή 1 έως 4 τόξους στήλης ή επίπεδης τόξου.
4Υψηλής ισχύος πηγή ενέργειας.
5Το σύστημα φουσκώματος έχει 1~4 σύνολα οργάνου ελέγχου της ροής μάζας και μια οθόνη ροής αερίου.
6Το ηλεκτρικό σύστημα ελέγχου είναι εξοπλισμένο με συσκευές συναγερμού ήχου και φωτός για υπερφόρτωση κύκλου, διακοπή νερού και διακοπή αέρα.
7Το σύστημα ελέγχου (οθόνη αφής + PLC) εμφανίζει λεπτομερείς παραμέτρους σε πραγματικό χρόνο και ελέγχει ολόκληρη τη διαδικασία παραγωγής πλήρως αυτόματα με αυτόματη λειτουργία.
Τεχνικά μοντέλα μηχανών μεταλλικοποίησης με κενό για καθρέφτες αυτοκινήτων
| Σύστημα/μοντέλο | RTEP1200-SPDC | RTEP1400-SPDC | RTEP1600-SPDC | |
| Μέγεθος αίθουσας | Διάμετρος | 1200 mm | 1400 χιλιοστά | 1600 χιλιοστά |
| Υψόμετρο | 1400 χιλιοστά | 1600 χιλιοστά | 1800 χιλιοστά | |
| Κύρια Απόδοση |
Τελική Πίεση | 10-4Pa | ||
| Πίεση λειτουργίας | Από 1 ATM σε 5x10-5 Pa εντός 15 λεπτών (χωρίς φορτίο) | |||
| Προβολή των παραθύρων | Εγκατάσταση | 1 | ||
| Αριθμός Αξονικές ίνες |
Ατομικές μονάδες | 18 έως 22 | 20 ~ 24 | 20 έως 26 |
| Αντλία Σύστημα |
Προηγούμενη βαθμίδα αντλία |
70 L/S | 150 L/S | 150 L/S |
| Αντλία ριζών | 600L/S | 1200L/S | 1200L/S | |
| Αντλία διάχυσης | 17500L/S | 30000L/S | 60000L/S | |
| Κράτηση αντλίας | 30 L/S | |||
| Σύστημα παρακολούθησης στρωμάτων | Κρυστάλλινη οθόνη | Μοναδικός αισθητήρας/έξι τεμάχια αισθητήρα | ||
| Μετρητής κενού | 1 ATM ~ 10-4 Pa | |||
| Πίνακας ελέγχου | Εγκατάσταση | 1 | ||
| Αποτρίχωση Ηλεκτρική τροφοδοσία |
30KW | 35KW | 50KW | |
| Στόχος ψεκασμού | Ατομικές μονάδες | 2 έως 4 | ||
| Αποτρίχωση Ηλεκτρική τροφοδοσία |
Ραδιοσυχνότητα ή συνεχής | |||
| Λειτουργία συστήματος | Αυτόματο/Διαχειρισμένο | |||
| Νερό ψύξης ροή |
100 L/min | 120 L/min | 150 λίτρα/min | |
| Υψηλό κενό Κύλινδρο |
24 ίντσες | 36 ίντσες | 36 ίντσες | |
| Κεφάλαιο 3 | 6 ίντσες | 6 ίντσες | 8 ίντσες | |
| Προσωρινή βαλβίδα | 6 ίντσες | |||
| Βαλβίδα διαρροής | 2 ίντσες | |||
| Βαλβίδα συγκράτησης (επιλογή) |
1 ίντσα | |||
| Πύργος ψύξης | 15 RT (Πέταση νερού: 4kg/ cm2, πτώση πίεσης: 2kg/ cm2) | |||
| Νερό ψύξης | Εισαγωγή: 18°C, έξοδος: 25°C, πρότυπο: 20±1°C | |||
| Ηλεκτρικό σύστημα ελέγχου | ΠΛΚ | |||
| Συνολική ισχύς Απαίτηση |
75KW | 85 kW | 95KW | |
| Περιβάλλον Απαίτηση |
Καθαρό δωμάτιο κατηγορίας 100.000, πάτωμα από επόξυλο, κλιματισμός, θερμοκρασία 25±3°C, HUM50±10 | |||
Η Royal Technology παρέχει όλο το σχέδιο της κατασκευής καθρέφτες αυτοκινήτου, από το κοπή γυαλιού, καθαρισμό, κάμψη, επικάλυψη για την συναρμολόγηση της τελικής διαδικασίας.
Παρακαλούμε επικοινωνήστε μαζί μας για περισσότερες προδιαγραφές, η Royal Technology είναι περήφανη που σας παρέχει ολοκληρωμένες λύσεις επίχρισής.
