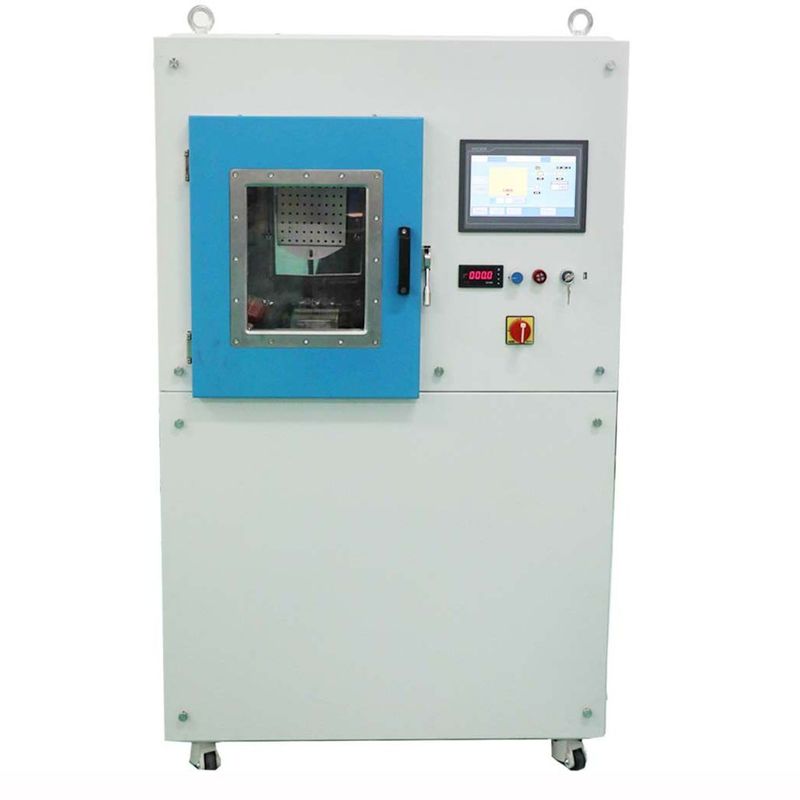

Μηχανή αποθήκευσης μετάλλων υψηλού κενού, εξοπλισμός απεικόνισης δακτυλικών αποτυπωμάτων

Πλεονεκτήματα σχεδιασμού

1. Φορητό σχεδιασμό με συμπαγές αποτύπωμα
2. Δωρεάν σύστημα ψύξης με νερό, το απαιτούμενο εργασιακό περιβάλλον είναι μόνο ηλεκτρική ενέργεια: 1Ph, 220V 50Hz, 60A.
3. Μεγάλη οθόνη προβολής για την επιθεώρηση της διαδικασίας εξάτμισης, με παράθυρο κουαρτζίου έως 400 mm.
4. Ενίσχυρο σύστημα άντλησης κενού για γρήγορη διαδικασία επικάλυψης κύκλου: υψηλή μοριακή αντλία τουρμπο, διαθέσιμη για συναρμολόγηση σε οποιαδήποτε κατεύθυνση· εξοπλισμένη με μία μεγάλη ποσότητα 2-σταθμικής περιστρεφόμενης αντλίας φτερών.
   5. Χαμηλό κόστος λειτουργίας και χαμηλό κόστος συντήρησης.
   6- Ευέλικτη λειτουργία με βάση συσκευή HMI: σελίδα επεξεργασίας, σελίδα καταγραφής καμπύλης, σελίδα συναγερμού, σελίδες συντήρησης κλπ.




   Τεχνικές προδιαγραφές

   Απόδοση

   1Τελική πίεση κενού: καλύτερη από 9,0*10-5 Pa.
   2Δυνάμωση κενού λειτουργίας: 6,0*10-3 Pa ~ 9,0*10-3 Pa.

   3Πίεση κενού βάσης: 3,0*10-4 Pa

5. Χρόνος άντλησης: από 1 ατμόσφαιρα έως 9,0×10-3 Pa≤15 λεπτά (περιοχή θερμοκρασίας δωματίου, στεγνή, καθαρή και άδειος θάλαμος)
6. Πηγή εναπόθεσης: Εξάτμιση ινών από πλάκες βολφραμίου
7. Λειτουργικό μοντέλο: πλήρως αυτόματο / ημι-αυτόματο / χειροκίνητο
8. Υλικά αποθέματος: ψευδάργυρος, ασήμι, χρυσός, αλουμίνιο κλπ.

9. Δομή

   Το μηχάνημα επικαλύψεως υπό κενό περιέχει το κλειδί του ολοκληρωμένου συστήματος που παρατίθεται κατωτέρω:

10. Δωμάτιο κενού
    1.1 Μέγεθος: Εσωτερικό πλάτος: 450 mm, βάθος: 450 mm

11. Εσωτερικό ύψος: 500 mm

    1.2 Υλικό: Θάλαμος κενού SUS304

    Πύλες και φλάντζες SUS304

    Δομή ενίσχυσης θαλάμου: SUS304

    Κεφάλαιο σασί SS41 ήπιου χάλυβα με βαμμένη επεξεργασία επιφάνειας.

    1.3 Ατμοσφαιρική ασπίδα: SUS304

    1.4 Διάβολο: στην πόρτα του θαλάμου, υλικό χαλαζία.

    1.5 Βαλβίδα εξαερισμού αίθουσας κενού (συμπεριλαμβανομένου του σιγαστήρα)

12. Σύστημα αντλίας κενού

13. Σύστημα αντλίας κενού ακατέργασης: 2 σταδίων περιστροφική αντλία φιάλης-1 σετ

    Σύστημα αντλίας υψηλού κενού: Τούρμπο μοριακή αντλία-1

    3Ηλεκτρικό σύστημα ελέγχου και λειτουργίας - PLC + οθόνη αφής

    Κύριο κύκλωμα: διακόπτης διακόπτη χωρίς ασφάλειες, ηλεκτρομαγνητικός διακόπτης, C/T σε σειρά

14. Δύναμη εξάτμισης 1 σύνολο
15. Σύστημα ελέγχου εξάτμισης

16. 5.1 Σύστημα λειτουργίας: Οθόνη αφής + PLC, έλεγχος συνταγών και καταγραφή δεδομένων, αυτόματη διακοπή λειτουργίας, αυτόματη εκκένωση, αυτόματη επικάλυψη

17. Σύστημα μέτρησης

18. 6.1 Πίεση κενού: Κενόμετρο: Πιράνι + Κενόμετρο Πένινγκ + Κενόμετρο πλήρους εμβέλειας

    7Σύστημα συναγερμού: πίεση συμπιεσμένου αέρα, ροή νερού ψύξης, λάθος λειτουργία.

    Δείκτης φορτίου ισχύος: δείκτης τάσης και δείκτης ρεύματος φορτίου

19. Σύστημα αποθέματος

20. 8.1 Πηγή εναπόθεσης: πλάκα βολφραμίου

    8.2 Υλικό αποθέματος: ψευδάργυρος, αλουμίνιο, ασήμι, χρυσός

21. Εργασιακό περιβάλλον

22. 9.1 Μία φάση, 220V 50Hz ((60Hz), 5KW

    9.2 Περιοχή εγκατάστασης: (L*W*H) 2000*1000*2300mm

    9.3 Εξέλιξη: Ανεμοδοσία για μηχανικές αντλίες

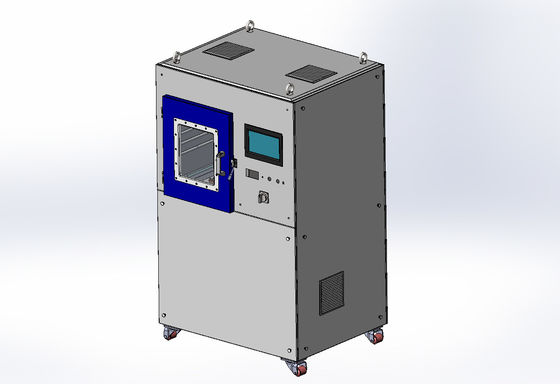

    Διαμόρφωση -Φορητή μηχανή θερμικής εξάτμισης



Παρακαλούμε επικοινωνήστε μαζί μας για περισσότερες λεπτομέρειες, εάν ενδιαφέρεστε για το θέμα αυτό.
