Χρυσή επένδυση PVD στον κεραμικό, διακοσμητικό εξοπλισμό επιστρώματος PVD, την πολυ μηχανή επένδυσης τόξων στο γυαλί και τα κεραμικά προϊόντα

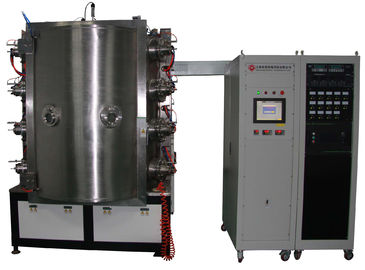

RTAC1618 πολυ προδιαγραφές μηχανών κενού επιστρώματος τόξων
| ΠΡΟΤΥΠΟ | RTAC1618 | ||
| ΥΛΙΚΟ | Ανοξείδωτο (S304) | ||
| ΜΕΓΕΘΟΣ ΑΙΘΟΥΣΩΝ | Φ1600*1800mm (η) | ||
| ΣΥΣΤΗΜΑ ΑΝΤΛΙΩΝ | Κενή αντλία περιστροφικών εμβόλων (μηχανική) | ||
| Περιστροφική Vane κενή αντλία (εκμετάλλευση) | |||
| Κενή αντλία ριζών | |||
| Αντλία διάχυσης | |||
| ΤΕΧΝΟΛΟΓΙΑ | Ιονική επένδυση (πηγές πολυ-τόξων) | ||
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟΙ ΣΤΟΧΟΙ | Χρώμιο, τιτάνιο, ζιρκόνιο, TiAl | ||
| ΑΈΡΙΟ | Αργό μετρητών μαζικής ροής αερίου (AR, Ν2,), άζωτο | ||
| ΕΛΕΓΧΟΣ | PLC (προγραμματίσημος ελεγκτής λογικής) | ||
| ΣΥΣΤΗΜΑ ΑΣΦΑΛΕΙΑΣ | Πολυάριθμες συναρμολογήσεις ασφάλειας για να προστατεύσει τους χειριστές και τον εξοπλισμό | ||
| ΨΥΞΗ | Δροσίζοντας νερό Recyle | ||
| ΘΕΡΜΑΝΣΗ | Θερμάστρα, μέχρι 300℃ | ||
| ΜΕΓΙΣΤΟ ΔΥΝΑΜΗΣ. | 150KW (περ.) | ||
| ΜΕΣΗ ΚΑΤΑΝΑΛΩΣΗ ΙΣΧΎΟΣ | 70KW (περ.) | ||
Ο κεραμικός εξοπλισμός επιστρώματος διακοσμήσεων PVD παίρνει την ιονική τεχνολογία επένδυσης για να εξατμίσει τα μέταλλα solide όπως το τιτάνιο, να επιχρωμιώσει από την καθοδική πηγή τόξων και να συμπυκνώσει τα ιονισμένα μέταλλα στην επιφάνεια προϊόντων για να παραγάγει τη νανο λεπτή ταινία στο υψηλό κενό περιβάλλον. Με το αντιδραστικό αέριο όπως: Άζωτο για να παραγάγει τα διάφορα χρώματα.
Χαρακτηριστικά γνωρίσματα εξοπλισμού επιστρώματος PVD:
1. Η κενή αίθουσα είναι κάθετη ανοιχτή πόρτα, 304 κατασκευές ανοξείδωτου, κενή εσωτερική διάμετρος αιθουσών από φ1400mm-Φ2000mm
2. Κενό σύστημα από τις περιστροφικές vane αντλίες διάχυσης αντλιών, αντλιών ριζών και πετρελαίου ή το μοριακό σύνταγμα αντλιών
3. Το σύστημα επιστρώματος χρησιμοποιεί τον ενδιάμεσο μαγνητισμό συχνότητας 1-2 για να ελέγξει τη πηγή ισχύος επιμετάλλωσης, έχει το ζευγάρι 1-2 του μη-ισορροπημένου μαγνητισμού για να ελέγξει το στόχο, και έχει 14-40 πηγές τόξων.
4. Προκατειλημμένη πηγή ισχύος σφυγμού υψηλής αποδοτικότητας
5. Το σύστημα αεριοποίησης χρησιμοποιεί εσωτερικά παραχθείς ή αεριώδες μαζικό flowmeter εισαγωγών, ο μετρητής ελέγχου ποσού ροής αερίου (επίδειξη)
6. Η ηλεκτρικά ελεγχόμενη καθιέρωση συστημάτων που το ηλεκτρικό κύκλωμα που υπερφορτώνεται, κόβει την παροχή νερού, πεθαίνει η συσκευή συναγερμών ακουστοοπτικής
7. Σύστημα ελέγχου (οθόνη επαφής +PLC), πραγματική - χρονική λεπτομερής επίδειξη παράμετρος, απολύτως ολόκληρη διαδικασία παραγωγής αυτόματου ελέγχου, και αυτόματη τεχνολογική παράμετρος μνήμης.
Άλλα προσαρμοσμένα μεγέθη μηχανών είναι vailable βασισμένα στις διευκρινισμένες διαστάσεις προϊόντων και τη ζήτηση ικανότητας.
Πρότυπο | Rtac-1008 | Rtac-1012 | Rtac-1215 | Rtac-1416 | Rtac-1618 | ||||||
| Εσωτερικό μέγεθος αιθουσών | 1000x800mm | 1000x1200mm | 1200x1500mm | 1400x1600mm | 1600x1600mm | ||||||
| Τύπος παροχής ηλεκτρικού ρεύματος | Παροχή ηλεκτρικού ρεύματος τόξων, παροχή ηλεκτρικού ρεύματος ινών, προκατειλημμένη παροχή ηλεκτρικού ρεύματος σφυγμού | ||||||||||
| Δομή της κενής αίθουσας | Κάθετη δομή μπροστινών πορτών, οπίσθιες σύστημα εξάτμισης αέρα και αίθουσα υδρόψυξης διπλός-στρώματος | ||||||||||
| Υλικό της κενής αίθουσας | ανοξείδωτο 304/316L | ||||||||||
| Τελευταίο κενό | 6.0x10-4Pa (ξεφορτώνοντας, καθαρή, ξεραίνοντας αίθουσα) | ||||||||||
| Κενή ταχύτητα άντλησης | από την ατμόσφαιρα στα πρακτικά ≤15 8.0*10-3Pa | ||||||||||
| Κενό αντλώντας σύστημα | Αντλία διάχυσης ή μοριακή αντλία + αντλία ριζών + μηχανική αντλία + αντλία εκμετάλλευσης (το συγκεκριμένο πρότυπο μπορεί να επιλεχτεί σύμφωνα με τις απαιτήσεις πελατών) | ||||||||||
| Πηγή τόξων | 6 μονάδες ή 8 μονάδες | 8 μονάδες ή 10 μονάδες | 10 μονάδες ή 12 μονάδες | 14 μονάδες ή 16 μονάδες | 16 μονάδες ή 18 μονάδες | ||||||
| Προκατειλημμένη παροχή ηλεκτρικού ρεύματος | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||||
| Οδηγώντας πρότυπο | Πλανητικές επανάσταση και περιστροφή, μεταβλητός κανονισμός ταχύτητας συχνότητας (ελέγξιμος και διευθετήσιμος) | ||||||||||
| Σύστημα θέρμανσης | Ελέγξιμος και διευθετήσιμος από τη θερμοκρασία δωματίου σε 450°C (Έλεγχος θερμοκρασίας PID) | ||||||||||
| MFC | 3-πορεία ή η διαδικασία 4 πορειών δηλητηριάζει με αέρια τον έλεγχο ροής και το σύστημα επίδειξης, εκλεκτικό αυτόματο δηλητηριάζοντας με αέρια σύστημα | ||||||||||
| Σύστημα ψύξης | Τρόπος ψύξης κυκλοφορίας νερού, πύργος δροσίζοντας νερού ή βιομηχανικό πιό δροσερό ή βαθύ σύστημα ψύξης νερού. (Παρεχόμενος από τους πελάτες) | ||||||||||
| Τρόπος ελέγχου | Χειρωνακτικός/αυτόματος τρόπος ολοκλήρωσης, λειτουργία οθόνης αφής, PLC ή έλεγχος υπολογιστών | ||||||||||
| Συνολική δύναμη | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
| Συναγερμός και προστασία | Η έλλειψη νερού συναγερμών, πέρα από το ρεύμα και overvoltage, το ανοικτό κύκλωμα και άλλοι ανώμαλοι όροι των αντλιών, στόχοι και ούτω καθεξής και εκτελούν τα σχετικά προστατευτικά μέτρα και την ηλεκτρική λειτουργία συναρμολογήσεων | ||||||||||
| Περιοχή εξοπλισμού | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||||
| Άλλες τεχνικές παράμετροι | Πίεση ≥0.2MPa, θερμοκρασία ύδατος ≤25°C, πίεση αέρα 0.5-0.8MPa νερού | ||||||||||
| Παρατηρήσεις | Η συγκεκριμένη διαμόρφωση του εξοπλισμού επιστρώματος μπορεί να σχεδιαστεί σύμφωνα με τις απαιτήσεις διαδικασίας τα προϊόντα | ||||||||||
Κεραμικά υγειονομικά δείγματα επιστρώματος εμπορευμάτων PVD
Παρακαλώ μας ελάτε σε επαφή με για περισσότερες προδιαγραφές, η βασιλική τεχνολογία είναι τιμημένη για να σας παρέχει συνολικές λύσεις επιστρώματος.
