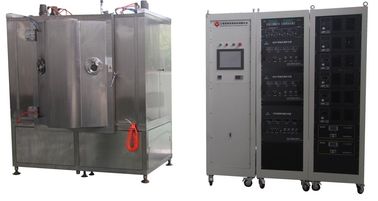

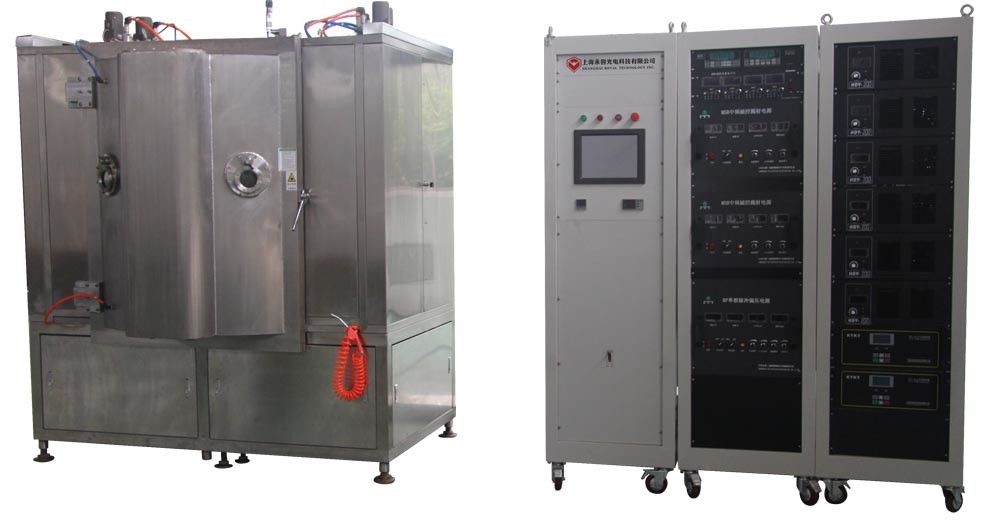

Μηχανή χρυσής επένδυσης κύπελλων IP ανοξείδωτου/σύστημα κενού επιστρώματος τόξων PVD

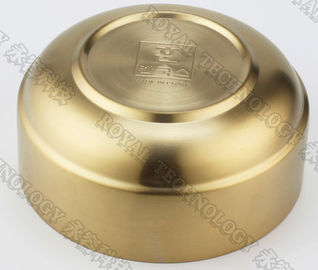

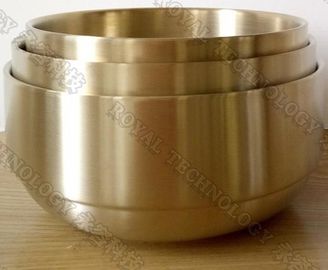

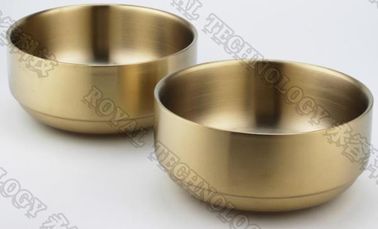

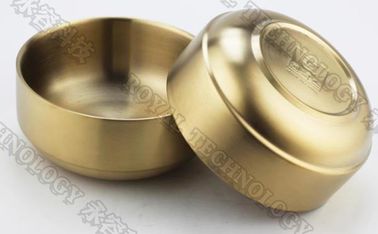

Μηχανή χρυσής επένδυσης κύπελλων IP ανοξείδωτου
1. Η κενή αίθουσα είναι κάθετη ανοιχτή πόρτα, 304 κατασκευές ανοξείδωτου, κενή εσωτερική διάμετρος αιθουσών από φ1000mm-Φ2200mm
2. Κενό σύστημα από τις περιστροφικές vane αντλίες διάχυσης αντλιών, αντλιών ριζών και πετρελαίου ή το μοριακό σύνταγμα αντλιών
3. Το σύστημα επιστρώματος χρησιμοποιεί τον ενδιάμεσο μαγνητισμό συχνότητας 1-2 για να ελέγξει τη πηγή ισχύος επιμετάλλωσης, έχει το ζευγάρι 1-2 του μη-ισορροπημένου μαγνητισμού για να ελέγξει το στόχο, και έχει 6-40 πηγές τόξων.
4. Προκατειλημμένη πηγή ισχύος σφυγμού υψηλής αποδοτικότητας
5. Το σύστημα αεριοποίησης χρησιμοποιεί εσωτερικά παραχθείς ή αεριώδες μαζικό flowmeter εισαγωγών, ο μετρητής ελέγχου ποσού ροής αερίου (επίδειξη)
6. Η ηλεκτρικά ελεγχόμενη καθιέρωση συστημάτων που το ηλεκτρικό κύκλωμα που υπερφορτώνεται, κόβει την παροχή νερού, πεθαίνει η συσκευή συναγερμών ακουστοοπτικής
7. Σύστημα ελέγχου (οθόνη επαφής +PLC), πραγματική - χρονική λεπτομερής επίδειξη παράμετρος, απολύτως ολόκληρη διαδικασία παραγωγής αυτόματου ελέγχου, και αυτόματη τεχνολογική παράμετρος μνήμης
Προδιαγραφές μηχανών χρυσής επένδυσης κύπελλων IP ανοξείδωτου
Πρότυπο |
Rtac-1008 | Rtac-1012 | Rtac-1213 | Rtac-1416 | Rtac-1618 | ||||||
Εσωτερικό μέγεθος αιθουσών | 1000x800mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||||
Τύπος παροχής ηλεκτρικού ρεύματος | Παροχή ηλεκτρικού ρεύματος τόξων, παροχή ηλεκτρικού ρεύματος ινών, προκατειλημμένη παροχή ηλεκτρικού ρεύματος σφυγμού | ||||||||||
Δομή της κενής αίθουσας | Κάθετη δομή μπροστινών πορτών, οπίσθιες σύστημα εξάτμισης αέρα και αίθουσα υδρόψυξης διπλός-στρώματος | ||||||||||
Υλικό της κενής αίθουσας | ανοξείδωτο 304/316L | ||||||||||
Τελευταίο κενό | 6.0x10-4Pa (ξεφορτώνοντας, καθαρή, ξεραίνοντας αίθουσα) | ||||||||||
Κενή ταχύτητα άντλησης | από την ατμόσφαιρα στα πρακτικά ≤15 8.0*10-3Pa | ||||||||||
Κενό αντλώντας σύστημα | Αντλία διάχυσης ή μοριακή αντλία + αντλία ριζών + μηχανική αντλία + αντλία εκμετάλλευσης (το συγκεκριμένο πρότυπο μπορεί να επιλεχτεί σύμφωνα με τις απαιτήσεις πελατών) |
||||||||||
Πηγή τόξων | 6 μονάδες ή 8 μονάδες |
8 μονάδες ή 10 μονάδες |
10 μονάδες ή 12 μονάδες |
14 μονάδες ή 16 μονάδες |
16 μονάδες ή 18 μονάδες |
||||||
Προκατειλημμένη παροχή ηλεκτρικού ρεύματος | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||||
Οδηγώντας πρότυπο | Πλανητικές επανάσταση και περιστροφή, μεταβλητός κανονισμός ταχύτητας συχνότητας (ελέγξιμος και διευθετήσιμος) |
||||||||||
Σύστημα θέρμανσης | Ελέγξιμος και διευθετήσιμος από τη θερμοκρασία δωματίου σε 450°C (Έλεγχος θερμοκρασίας PID) |
||||||||||
MFC | 3-πορεία ή έλεγχος ροής αερίου διαδικασίας 4 πορειών και σύστημα επίδειξης, εκλεκτικό αυτόματο δηλητηριάζοντας με αέρια σύστημα | ||||||||||
Σύστημα ψύξης | Τρόπος ψύξης κυκλοφορίας νερού, πύργος δροσίζοντας νερού ή βιομηχανικό πιό δροσερό ή βαθύ σύστημα ψύξης νερού. (Παρεχόμενος από τους πελάτες) | ||||||||||
Τρόπος ελέγχου | Χειρωνακτικός/αυτόματος τρόπος ολοκλήρωσης, λειτουργία οθόνης αφής, PLC ή έλεγχος υπολογιστών | ||||||||||
Συνολική δύναμη | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
Συναγερμός και προστασία | Η έλλειψη νερού συναγερμών, πέρα από το ρεύμα και overvoltage, το ανοικτό κύκλωμα και άλλοι ανώμαλοι όροι των αντλιών, στόχοι και ούτω καθεξής και εκτελούν τα σχετικά προστατευτικά μέτρα και την ηλεκτρική λειτουργία συναρμολογήσεων | ||||||||||
Περιοχή εξοπλισμού | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||||
Άλλες τεχνικές παράμετροι | Πίεση ≥0.2MPa, θερμοκρασία ύδατος ≤25°C, πίεση αέρα 0.5-0.8MPa νερού | ||||||||||
Παρατηρήσεις | Η συγκεκριμένη διαμόρφωση του εξοπλισμού επιστρώματος μπορεί να σχεδιαστεί σύμφωνα με τις απαιτήσεις διαδικασίας τα προϊόντα |
Παρακαλώ μας ελάτε σε επαφή με για περισσότερες προδιαγραφές, η βασιλική τεχνολογία είναι τιμημένη για να σας παρέχει συνολικές λύσεις επιστρώματος.
