Τα οριζόντιοι μεγάλοι φύλλα και οι σωλήνες ανοξείδωτου σκουπίζουν την ιονική μονάδα κενού επιστρώματος διακοσμήσεων φύλλων μηχανών επένδυσης με ηλεκτρική σκούπα/SS

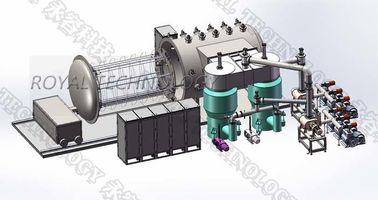

Η οριζόντια μεγάλη μεγέθους μηχανή επένδυσης πολυ-τόξων κενή σχεδιάζεται αποκλειστικά για τα μεγάλους φύλλα ανοξείδωτου και τους σωλήνες, επένδυση χρωμάτων διακοσμήσεων furnitures PVD.
Το μέγεθος αιθουσών είναι μέχρι το dia το 2000 * Λ 8000mm, το οποίο μπορεί να ντύσει το μακρύτερο σωλήνα ανοξείδωτου μέχρι 7000mm.
Οριζόντιες μεγάλες προδιαγραφές μηχανών κενού επιστρώματος πολυ-τόξων μεγέθους
| 1. Αίθουσα | Κυλινδρική δομή | Μπροστινός-δευτερεύον άνοιγμα, ανοξείδωτο (S304), πάχος: (14+6) χιλ., διαδικασία σχεδίων καλωδίων μετάλλων στην επιφάνεια. Μέθοδος ψύξης: νερό, μερικώς διπλά στρώματα. | 3. Σύστημα ελέγχου & λειτουργίας | PLC+Color οθόνη επαφής + αυτόματο ημι-αυτοκίνητο/με το χέρι | |||||||
| Τελευταία πίεση | 7.0×10-4 PA (χωρίς τη φόρτωση, κενή αίθουσα στη θερμοκρασία δωματίου) | Πολυάριθμες συναρμολογήσεις ασφάλειας για να προστατεύσει τους χειριστές και τον εξοπλισμό (νερό, τρέχον κ.λπ.) | |||||||||
| Διαρροή | Καλύτερα από 0.67Pa σε 1 ώρα μετά από κλείστε τη μηχανή όταν είναι μέχρι την τελευταία πίεση | Επεξεργαστείτε την αυτοματοποίηση & τον έλεγχο Λειτουργούσα καταγραφή datas διαδικασιών και συνταγών | |||||||||
| Χρόνος Pumpdown | Από 1 ATM σε 5.0x10-3Pa<15mins> | Πλατφόρμα αναγραφών διοικητών | |||||||||
| Εσωτερικό μέγεθος | φ2000×8000 (Χ) χιλ. | Να αυτόματος-γυρίσει μακριά το σύστημα | |||||||||
| 2. Σύστημα απόθεσης επιστρώματος | Περιστροφικό σύστημα | Πλανητικό Drive σύστημα (για τους σωλήνες) - (φ1300*7000mm) κεντρικό Drive σύστημα στα φύλλα χάλυβα. (φ1600*7000mm) | 4. Ανεφοδιασμός χρησιμοτήτων (που παρέχεται από το χρήστη) | Τυπωμένη ύλη ποδιών | (L1600mmm*W9000mm*H3200mm) | ||||||
| Προδιαγραφές ραφιών | Μέγιστο φορτίο υποστρωμάτων: 1000KG Ταχύτητα: 0-8 διευθετήσιμο) αποκλειστικό σχέδιο περιστροφής/λεπτό (από Vakia για να εξασφαλίσει το formity και τη σταθερότητα επιστρωμάτων. | Παροχή νερού | 1.Water 1) Κατανάλωση νερού: 0.2-0.3MPa/CM2 2) Ροή του νερού: ≥10L/min 3) Θερμοκρασία ύδατος: ≤25℃ | ||||||||
| Κενές αντλίες | 6x περιστροφική Vane εμβολοφόρος αντλία (μηχανική) 2x περιστροφική Vane κενή αντλία (εκμετάλλευση) 2x κενή αντλία ριζών 4x αντλία διάχυσης |
Παροχή ηλεκτρικού ρεύματος | 3 φάσεις 4 γραμμές, AC380V±5% 50HZ Επίγειο καλώδιο: <3Ω | ||||||||
| Πηγές απόθεσης | Καθοδικό οδηγημένο κυκλικό τόξο: 60 σύνολα, διαστάσεις: φ100×40mm αποκλειστικό σχέδιο από Vakia |
Αντιδραστικό αέριο | Ο2, AR, Ν2, C2H2, (>99.99%) | ||||||||
| Προκατειλημμένος ανεφοδιασμός Votage | 72KW | Αεροσυμπιεστής | ≥7.5P, 0.6~0.7MPa, 6-8 kg/cm2 | ||||||||
| Θέρμανση | μέχρι 250℃ (από τη θερμοκρασία δωματίου μέχρι 200 ℃, λιγότερο από 15minutes) | Εμπορευματοκιβώτιο αέρα | ≥2m ³ | ||||||||
| Μεταφορέας υποστρωμάτων | για το επίστρωμα φύλλων άλλοι κάτοχοι υποστρωμάτων που παρέχονται από τους πελάτες βασισμένους στα διαφορετικά προϊόντα. | Πύργος & δεξαμενή υδρόψυξης | 50T, 180L/min @ 10 - 25 ℃, 0.2~0.3MPa, 5kg/cm2 (λ.) | ||||||||

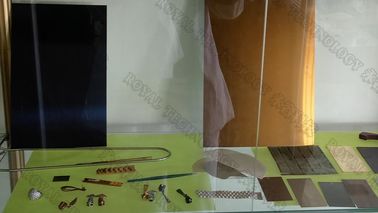

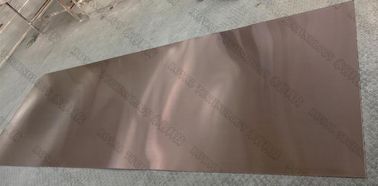

PVD που βουρτσίζει τα χρυσά χρώματα
Μπλε χρώμα PVD
Παρακαλώ μας ελάτε σε επαφή με για περισσότερες προδιαγραφές, η βασιλική τεχνολογία είναι τιμημένη για να σας παρέχει συνολικές λύσεις επιστρώματος.
