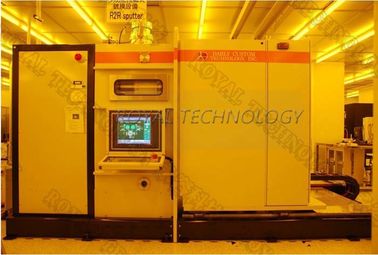

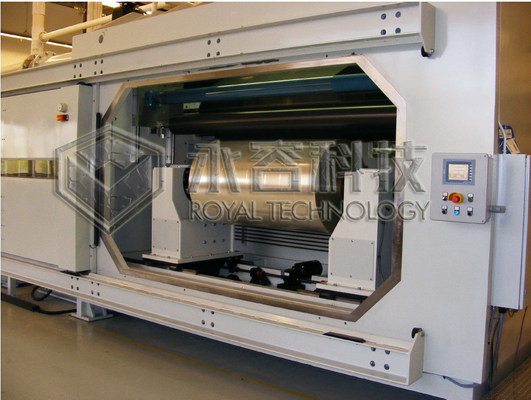

Μεταλλουργία με εξατμίωση / Μηχανή επικάλυψης με κενό σε κυλίνδρους / Μηχανή επικάλυψης με κενό σε σφαίρες
Μεταλλουργία κενού από κυλίνδριο σε κυλίνδριο Πλεονεκτήματα του εξοπλισμού
Α. Ένας θάλαμος χωρισμένος σε ζώνες πολλαπλής πίεσης για να φιλοξενεί διάφορες πηγές εναπόθεσης.
Β. Δυναμίες ταυτόχρονης εναπόθεσης πολλαπλών πηγών σε ένα διαδρόμιο, για πολυστρωτή επικάλυψη.
Γ. Η αναστρέψιμη κατεύθυνση περιστροφής του ιστού επιτρέπει την εναπόθεση απεριόριστων στρωμάτων χωρίς διάσπαση του κενού.
Δ. Μηχανισμοί επεξεργασίας ιστού ακριβείας με οδηγό άκρων για να επιτρέπουν πολλαπλές περάσεις χωρίς απώλεια ευθυγράμμισης (προαιρετικά).
E. AC Invert σύστημα κίνησης web για ακριβή έλεγχο πολλαπλών ταχυτήτων web.
F. Συστήματα παρακολούθησης πάχους οπτικής και/ή αντίστασης σε γραμμή, για τον ακριβή έλεγχο του πάχους και της ομοιομορφίας της εναπόθεσης (προαιρετικό).
Ο θάλαμος G είναι κατασκευασμένος από ανοξείδωτο SUS304L με στοιχεία χαμηλής εκπομπής αερίων για την εξασφάλιση βαθύτερου κενού.
Η. Αντλία κενού με συνδυασμό τουρβομοριακής αντλίας και κρυογονικής χαμηλής θερμοκρασίας, για την παροχή καθαρού κενού χωρίς υγρασία ή μόλυνση από λάδι.
| Περιγραφή | Προγράμματα R2R Web Vacuum Metallizer | |||||
| R2R-600 | R2R-1250 | R2R-1350 | R2R-1650 | R2R-2200 | R2R-2500 | |
| Τεχνολογία επίστρωσης | Θερμική ή ψεκαστική | Θερμική εξάτμιση | ||||
| πλάτος υποστρώματος (μέγιστο.) mm | 600 | 1100 | 1250 | 1500 | 2200 | 2500 |
| Διάμετρος κυλίνδρου (μέγιστο.) mm | 800 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Διάμετρος πυρήνα (μέσα) mm | 3/6 ιντσών | 6 ιντσών | ||||
| Ταχύτητα επικάλυψης (μέτρο/δευτερόλεπτο) | 0.5 ~ 17, ρυθμιζόμενο, εξαρτάται από την απαιτούμενη διαδικασία επικάλυψης | |||||
| Θερμοκρασία των κυλίνδρων επικάλυψης (°C) | -20 έως 25 | |||||
| Τελική πίεση στο θάλαμο επικάλυψης ((Pa) | 5*10-3 | |||||
| Ταχύτητα άντλησης | Σε κατάσταση χωρίς φόρτιση, καθαρή, θερμοκρασία δωματίου: λιγότερο από 8 λεπτά, από atm έως 7*10-2 | |||||
| Εργαλείο προεπεξεργασίας | Γραμμική πηγή ιόντων | |||||
| Πηγή αποθέματος | BN Καθοδική ψεκαστική πυκνωτή ή επίπεδης/τροχιακή κυλίνδρας | |||||
| Υλικό αποθέματος | Αλ, Αλ, Κρ, Κου, Νι, Νικρ, Ατσάλι, Τι, | |||||
| Εργασιακό περιβάλλον | Δύναμη: 3 φάσεις, 5 καλώδια, 380V±10%, 50Hz/60Hz | |||||
| Υδάτινη ψύξη: EDI, 4~6 Bar @ 25°C | ||||||
| Συμπυκνωμένος αέρας: 5~6Bar, φιλτραρισμένος και αποξηραμένος | ||||||
Μεταλλουργία κενού από κυλίνδριο σε κυλίνδριο Χαρακτηριστικά εξοπλισμού:με πολλαπλές πηγές εναπόθεσης, διαθέσιμες για οξείδιο-οδηγούμενη ταινία, μεταλλική-οδηγούμενη ταινία, οπτική ταινία, διηλεκτρική ταινία.
Μεταλλουργία κενού από κυλίνδριο σε κυλίνδριο Υπόστρωμα εξοπλισμού:Φύλλα PET, PEN, PES, PI, PC, PA
Μεταλλουργία κενού από κυλίνδριο σε κυλίνδριο Εφαρμογές εξοπλισμού:ηλεκτρονικό χαρτί, ευέλικτα κυκλώματα, φωτοβολταϊκά, ιατρικές λωρίδες, RFID (Αναγνώριση ραδιοσυχνοτήτων) και φιλμ Low-E.
Μεταλλουργία κενού από κυλίνδριο σε κυλίνδριο Δείγματα επικάλυψης εξοπλισμού:
Ευέλικτα κυκλώματα Επιχρισμός με ταινία PET
Ετικέτες RFID
Παρακαλούμε επικοινωνήστε μαζί μας για περισσότερες προδιαγραφές, η Royal Technology είναι στην τιμή της να σας προσφέρει ολοκληρωμένες λύσεις επίστρωσης.
